Bordure en béton

Sous-construction

Système de terrasse avec bordure en béton

La pierre de bordure en béton vous offre la possibilité de concevoir la superstructure comme un pont ouvert ou fermé. Les deux variantes de construction se distinguent essentiellement par les hauteurs de construction, qui sont réalisées par nos lambourdes megawood^® 80 x 60 mm et 40 x 60 mm.

Le megawood^® plan de construction avec bordure en béton vous explique exactement comment cela fonctionne.

Hauteurs de montage

Bordure en béton
Montage basique

avec Lambourde 40 x 60 mm

Vis
(7,5 x 92 mm, percer un avant-trou !)

Lambourde
(40 x 60 mm)

Patin de caoutchouc
(10 x 100 x 60 mm)

pour l‘égalisation des hauteurs, dispo. dans les épaisseur 3/10/20 mm

Bordure en béton
(50 x 1000 x 250 mm)

(disponible chez les fournisseurs de matériaux)

Bride à encliquetage

10 mm joint

Lit de gravier avec 2 % d‘inclinaison (dans le sens longitudinal des lames)
Exemple avec lame de 21 mm

Bordure en béton
Montage surélevé

avec Lambourde 80 x 60 mm

Vis
(7,5 x 132 mm, percer un avant-trou !)

Lambourde
(80 x 60 mm)

Patin de caoutchouc
(10 x 100 x 60 mm)

pour l‘égalisation des hauteurs, dispo. dans les épaisseur 3/10/20 mm

Bordure en béton
(50 x 1000 x 250 mm)

(disponible chez les fournisseurs de matériaux)

Baguette rainurée avec clip à emboiter

10 mm joint

Lit de gravier avec 2 % d‘inclinaison (dans le sens longitudinal des lames)
Exemple avec lame de 21 mm

Variantes de montage

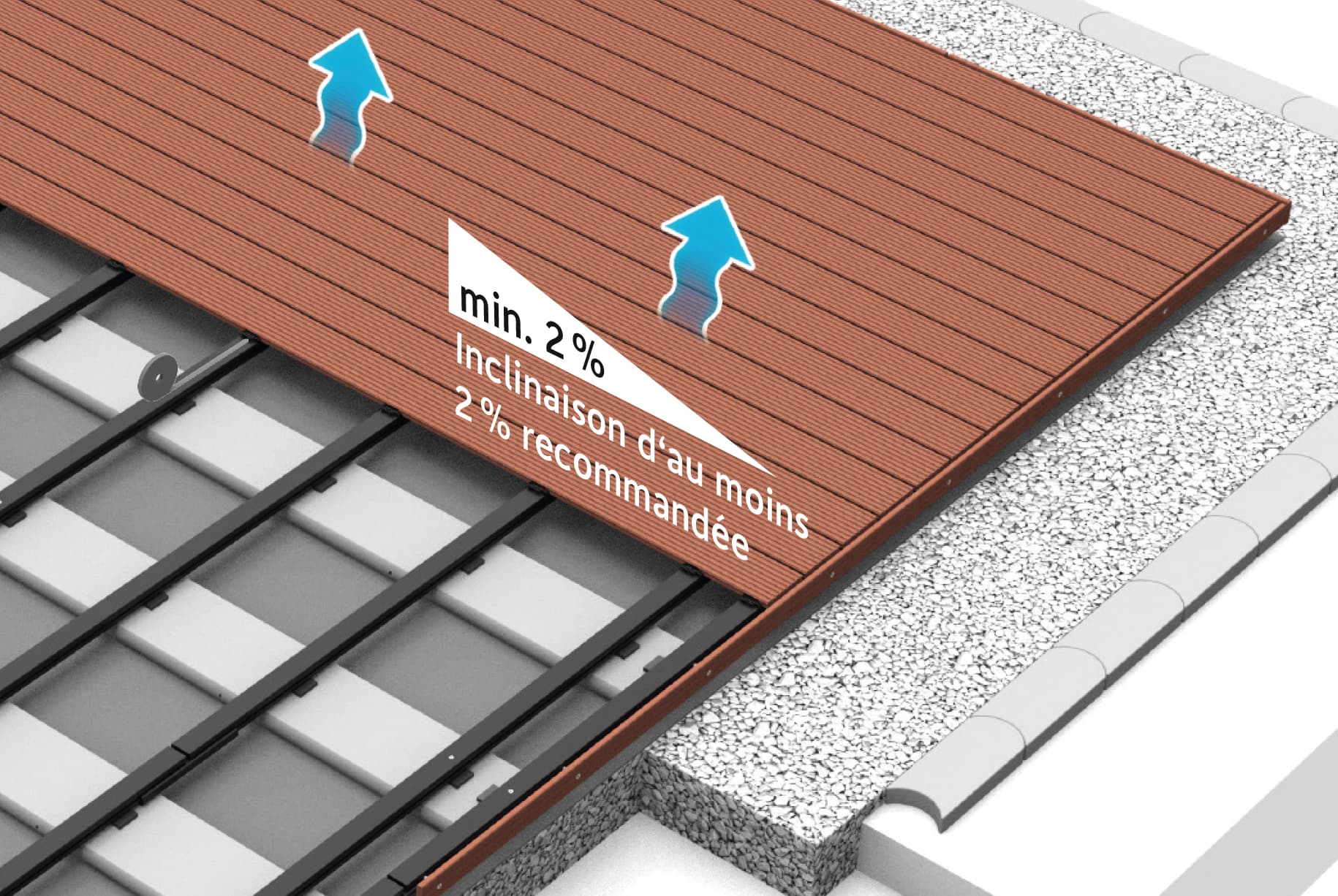

Joint ouvert

Inclinaison d‘au moins 2 % recommandée

Les joints ouverts sont disponibles avec un Lambourde de 40 x 60 ou 80 x 60.

sans baguette rainurée / joint profilé P5

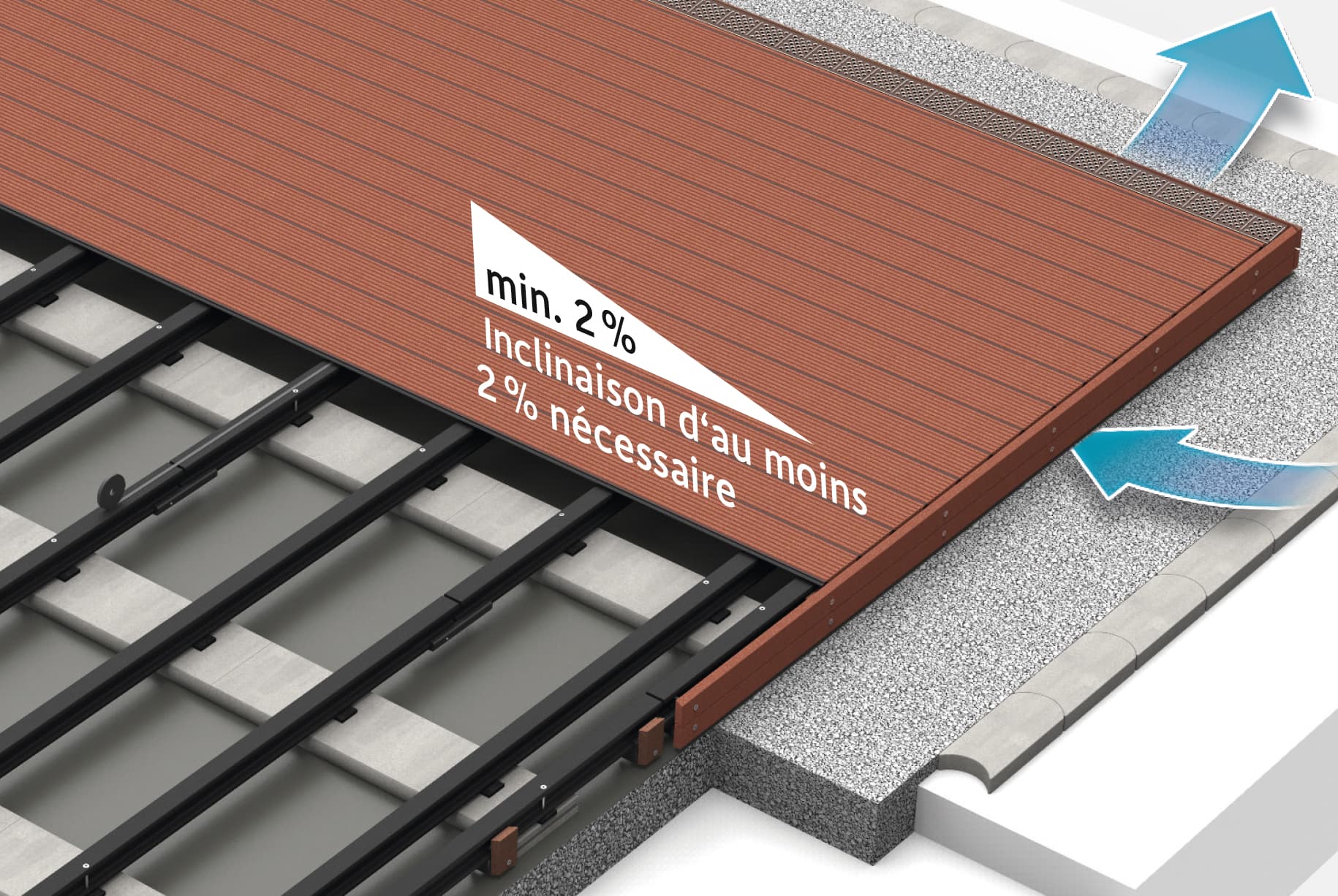

Joint fermé

Closed joints are only available with a CB of 80 x 60.

Les joints fermés sont disponibles avec un Lambourde de 40 x 60 ou 80 x 60.

avec baguette rainurée/joint profilé P5.
Uniquement avec une structure surélevée d’au moins 161 mm, obligatoirement une inclinaison longitudinale de lames d’au moins 2 % et il faut assurer une ventilation suffisante par le dessous et par l’arrière (par exemple : grille de ventilation, espacement des profilés Claire-voie)

Particularités de la construction

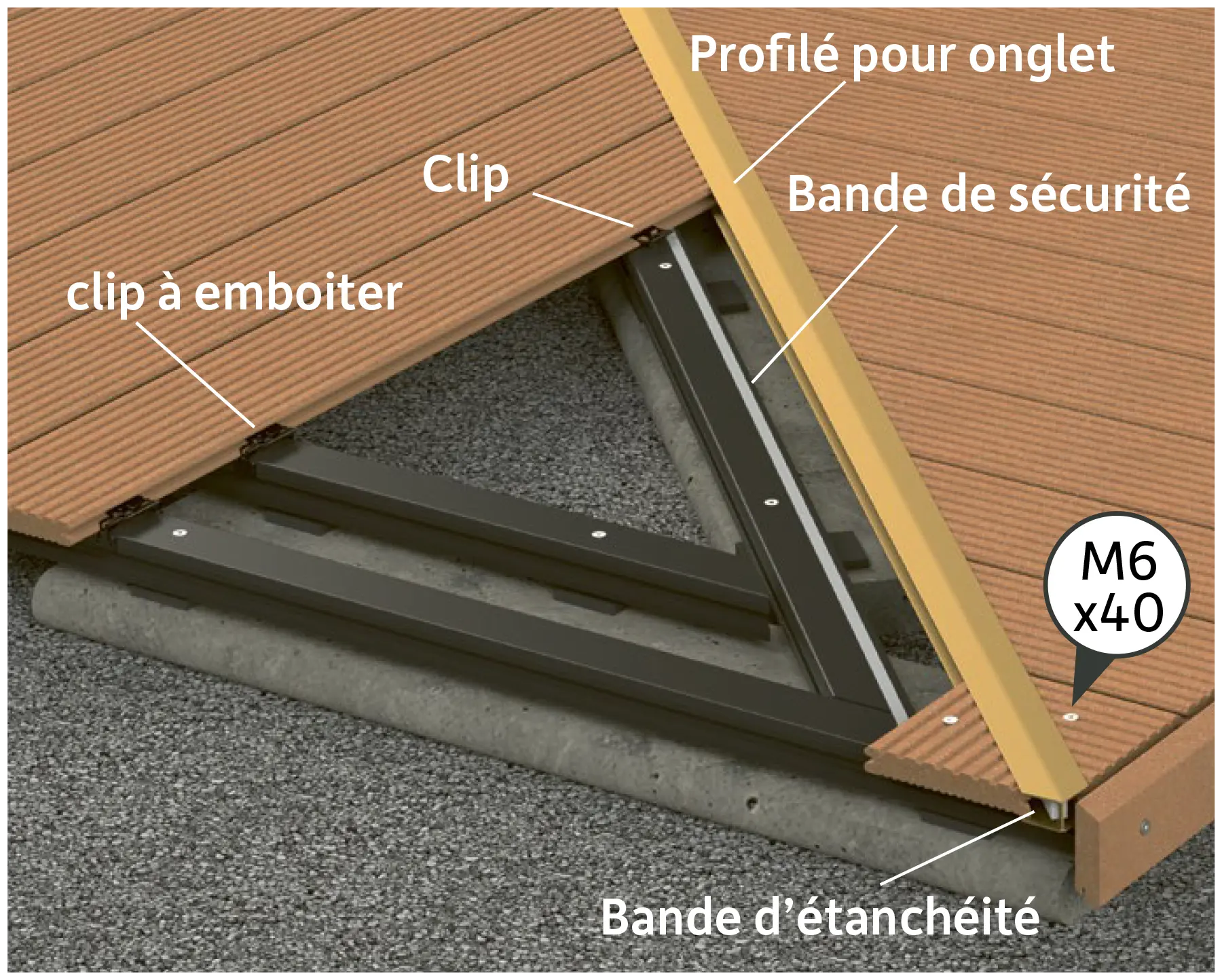

Construction en onglet pour terrasses en L, en U et en O

• Double sous-structure le long de la coupe d'onglet à 45°.
• Coller la bande d'étanchéité dans le profilé d'onglet des deux côtés.
• Insérer la planche de seulement 10 mm dans le profilé d'onglet pour permettre la dilatation.
• Pour les découpes obliques ou en onglet, les morceaux de planche courts (ceux qui peuvent être fixés à la sous-structure avec moins de trois clip à emboiter ou clips) sont vissés par le haut à la lambourde (vis M6 x 40 mm).

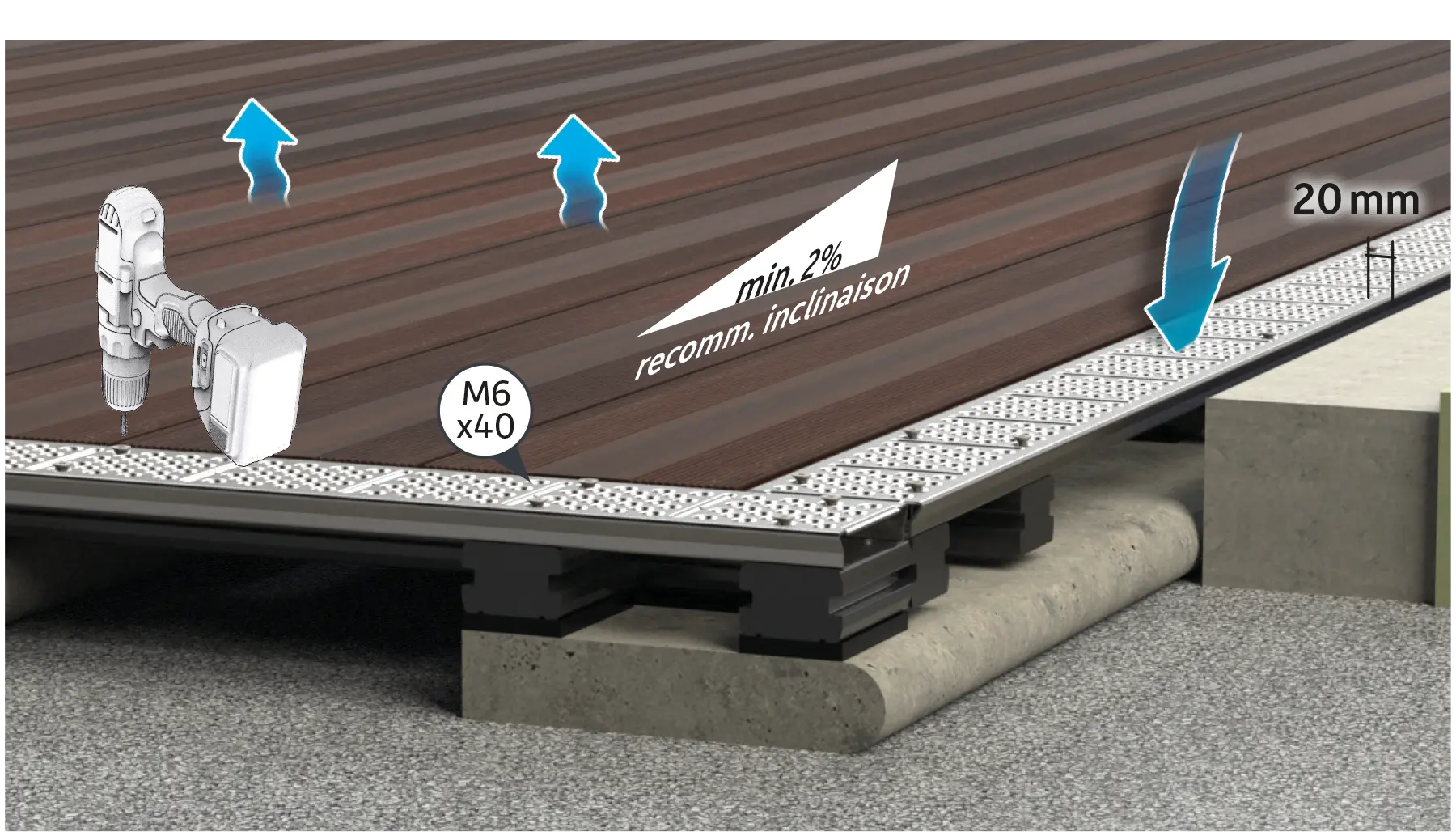

Construction au niveau du sol et grille de ventilation

• La terrasse est une construction au niveau du sol et forme une niveau surface avec le terrain environnant.
• Une distance d'au moins 20 mm doit toujours être maintenue entre les planches et tout élément fixe en saillie.
• La terrasse de plain-pied peut être conçue avec un joint fermé si la hauteur de montage de 161 mm ou plus, une inclinaison longitudinale minimale de 2 % et une grille de ventilation périphérique ou d'autres mesures structurelles pour une ventilation suffisante par le dessous ou par l'arrière sont strictement respectées.
• Pour la construction au niveau du sol de planches avec des espaces de 5 mm, utilisez toujours des grilles de ventilation.
• Utilisation de la grille de ventilation (même dans la terrasse surélevée ou avec des espaces fermés) pour améliorer la circulation de l'air sous la terrasse et prolonger la durée de vie de l'ensemble de la terrasse

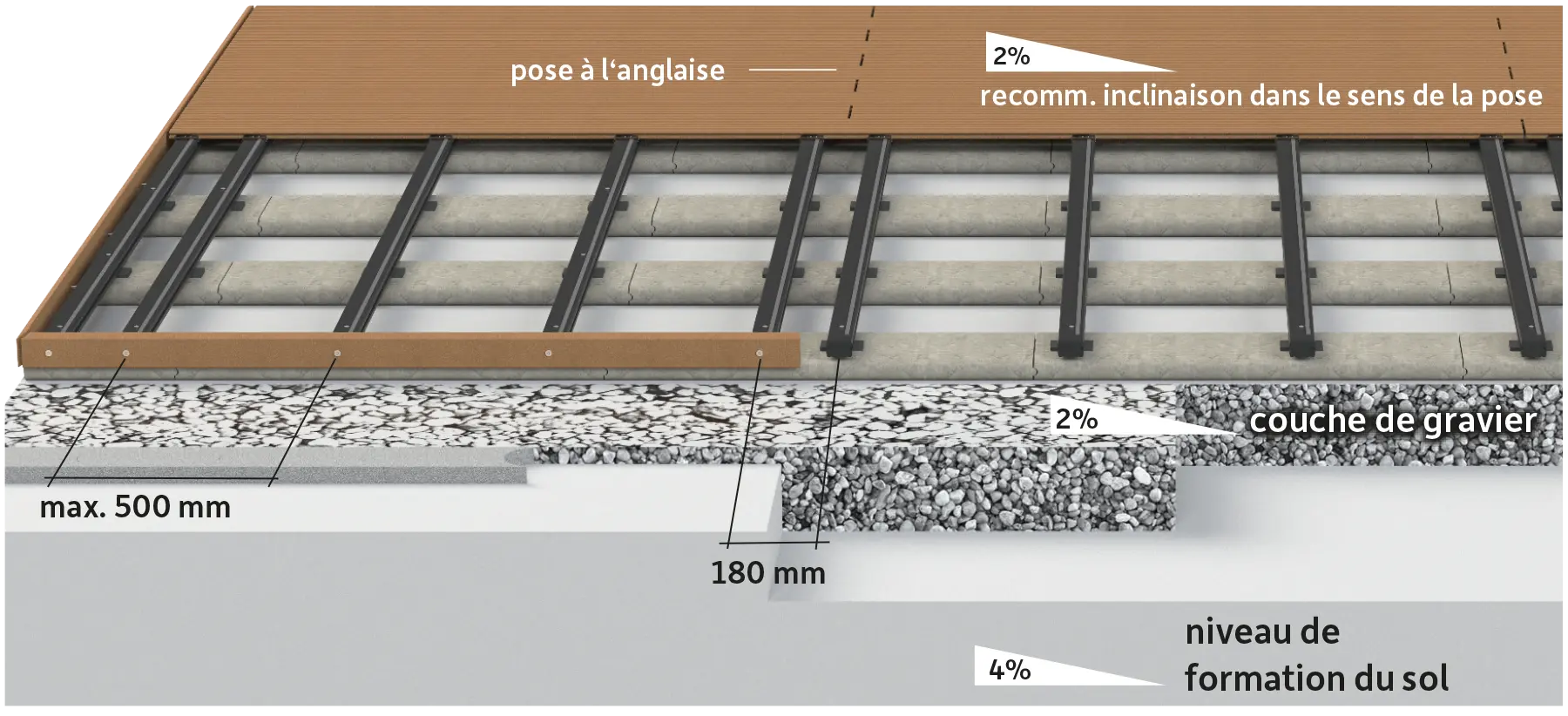

Terrasse avec motifs de pose à l'anglaise

• Une double sous-construction doit être installée à chaque zone de joints d'about.
• Le DISTANZ FIX est positionné entre les doubles lambourdes pour former la distance des joints d'about et vissé aux planches extérieures.
• Lors de l'utilisation du DISTANZ FIX, chaque lambourde doit être munie d'une bande de retenue. La bande de retenue doit être fixée à côté du DISTANZ FIX, qui ne doit pas être placé sur la bande.

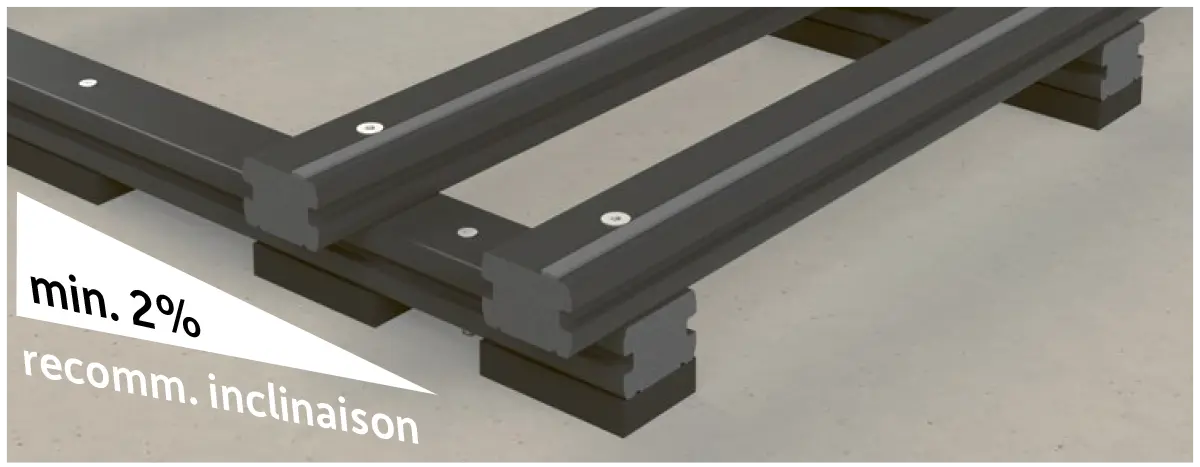

Sous-construction avec de contreventement cross

• La condition préalable à en place des cross contreventements est un sol solide (béton, bordure en béton). Lors de l'installation, la construction s'effectue sur des patins en caoutchouc de 20 mm de hauteur, qui sont installés aux points d'intersection des lambourdes afin de garantir une distance minimale.
• Les Cross contreventements doivent être solidement fixés au sol.
• Les principes généraux de planification du plan de construction megawood^® « Système de terrasse avec bordure en béton » s'appliquent.

VARIO FIX terrasse montée

Notre système de sous-structure VARIO FIX vous offre un système cohérent et bien pensé en deux variantes, qui se caractérise par une manipulation simple, un réglage en hauteur extrêmement flexible et en continu. Grâce à la tête sphérique à 360°, un angle d'inclinaison jusqu'à 10 % peut être réalisé sans problème.

En savoir plus sur VARIO FIX

VARIO FIX I (40 - 143)
