Construction de terrasse VARIO FIX
Avec megawood® VARIO FIX, nous vous proposons un système de sous-construction bien pensé. En combinaison avec les lambourdes à encliqueter et les bandes d’étanchéité, la nouvelle terrasse peut être construite très rapidement, en particulier sur un sol irrégulier. Une manipulation aisée, un réglage en continu et une construction rapide sont les caractéristiques qui distinguent le mécanisme développé par megawood®. Les travaux préparatoires fastidieux, tels que le pré-perçage dans le béton, appartiennent désormais au passé.
Grâce à la rotule à 360°, une compensation d'inclinaison allant jusqu'à 10 % peut être facilement obtenue. Et grâce au réglage en hauteur extrêmement flexible et réglable en continu, même les revêtements de sol existants et irréguliers peuvent être parfaitement recouverts en un rien de temps.
Une construction flottante en toute bonne conscience
La base VARIO FIX a un poids propre élevé grâce à son noyau en béton. Elle répond ainsi aux exigences minimales pour une construction flottante sur de grandes surfaces et est idéale pour une installation sur des terrasses de toit. Les matériaux utilisés pour la fabrication de la base sont bien sûr recyclables.
Le « Plan de construction pour système de terrasse avec VARIO FIX » est disponible dans la zone de téléchargement.
VARIO FIX I (40 - 143 mm)
- auteur logement entre 40 et 143 mm
-
Compensation d’inclinaison possible jusqu‘à 10 %.
La tête sphérique permet un logement mobile. - Logement pour poutre d‘ossature de 40 x 60 et 80 x 60 mm
VARIO FIX II (44 - 242 mm)
- auteur logement entre 44 et 242 mm
-
Compensation d’inclinaison possible jusqu‘à 10 %.
La tête sphérique permet un logement mobile. - Logement pour poutre d‘ossature de 40 x 60 et 80 x 60 mm

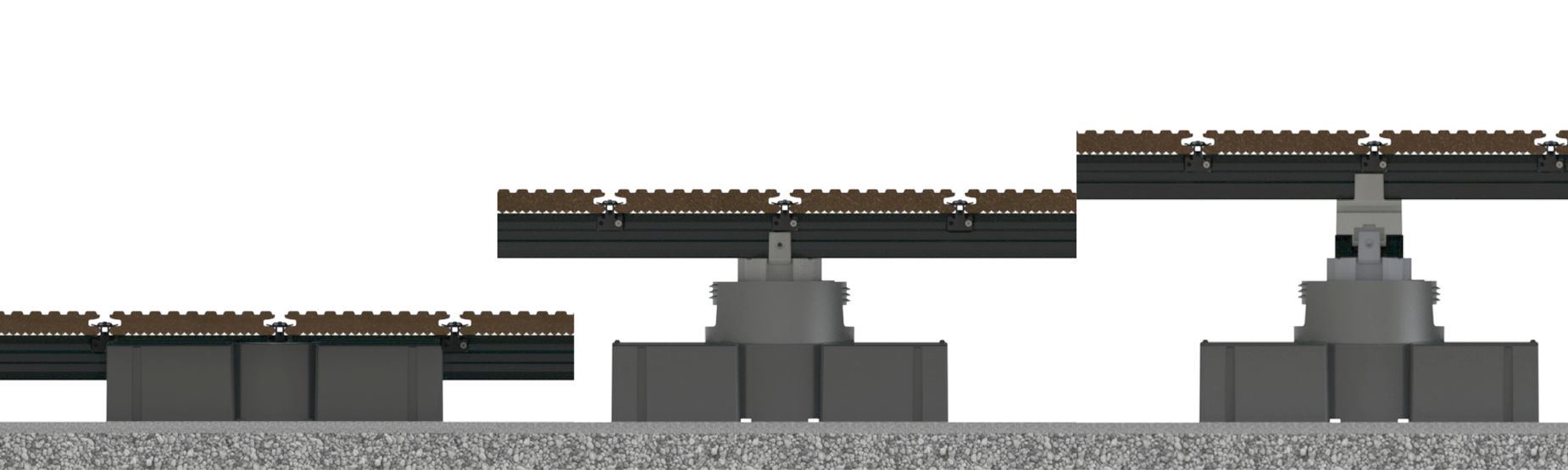

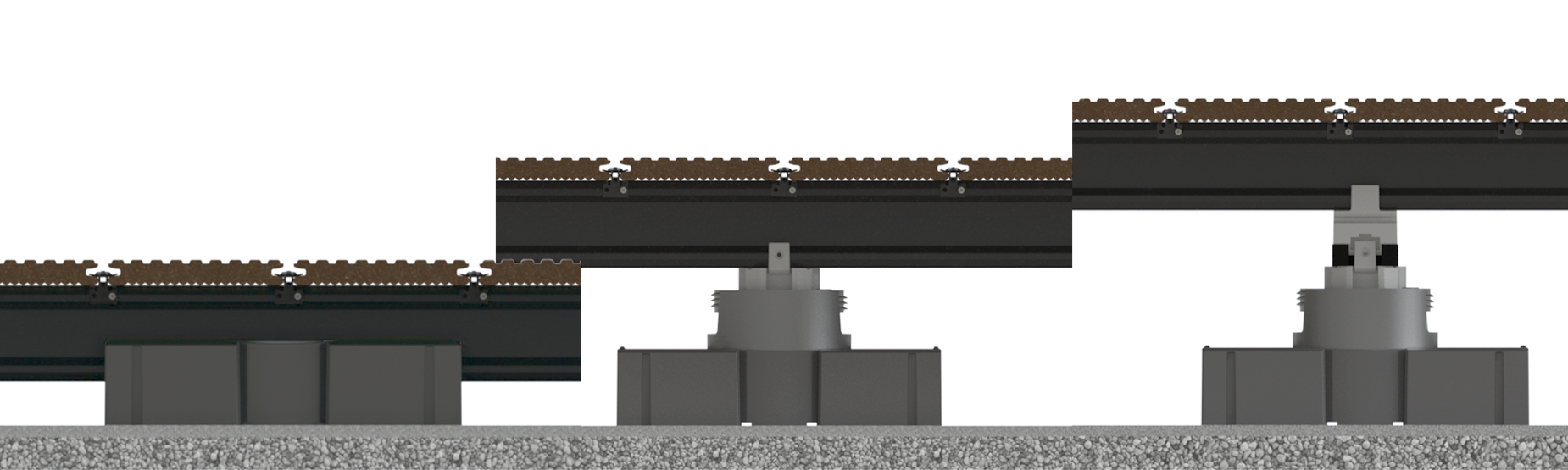

VARIO FIX I
(40 - 143 mm)
(40 - 143 mm)
avec Lambourde 80 x 60 mm
- Lit de gravier avec 2 % d‘inclinaison (dans le sens longitudinal des lames)
- Exemple avec lame de 21 mm
avec Lambourde 40 x 60 mm
- Lit de gravier avec 2 % d‘inclinaison (dans le sens longitudinal des lames)
- Exemple avec lame de 21 mm
VARIO FIX II
(44 - 242 mm)
(44 - 242 mm)
avec Lambourde 80 x 60 mm
- Lit de gravier avec 2 % d‘inclinaison (dans le sens longitudinal des lames)
- Exemple avec lame de 21 mm
avec Lambourde 40 x 60 mm
- Lit de gravier avec 2 % d‘inclinaison (dans le sens longitudinal des lames)
- Exemple avec lame de 21 mm

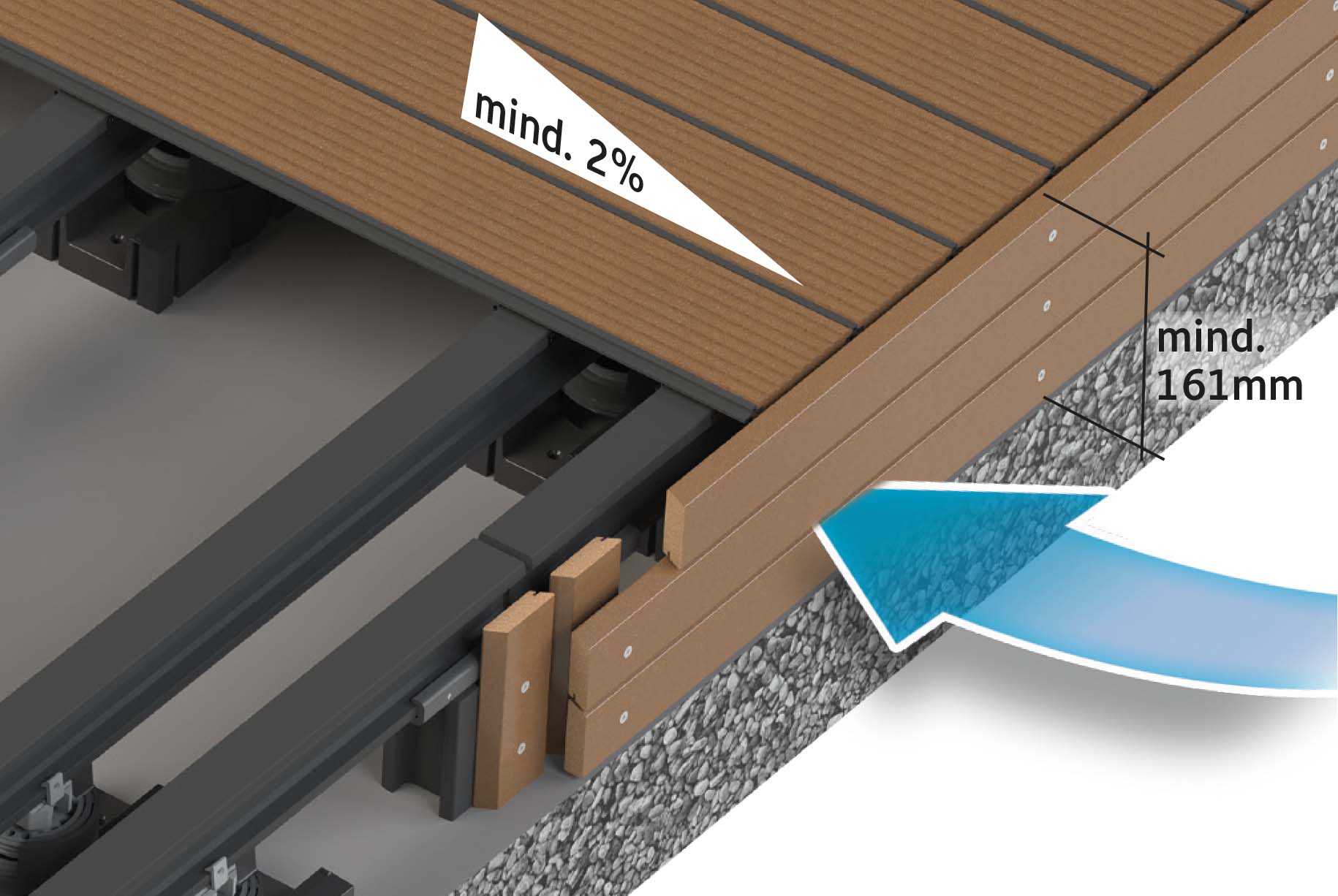

Joint fermé
avec baguette rainurée / joint profilé P5
- Uniquement avec montage surélevé d’au moins 161 mm, garantir impérativement une inclinaison d’au moins 2 % ainsi qu’une aération suffisante par le bas et par l’arrière (par exemple en plaçant une grille d’aération, distance des profilés Claire-voie).
- Uniquement avec montage surélevé d’au moins 161 mm, garantir impérativement une inclinaison d’au moins 2 % ainsi qu’une aération suffisante par le bas et par l’arrière (par exemple en plaçant une grille d’aération, distance des profilés Claire-voie).

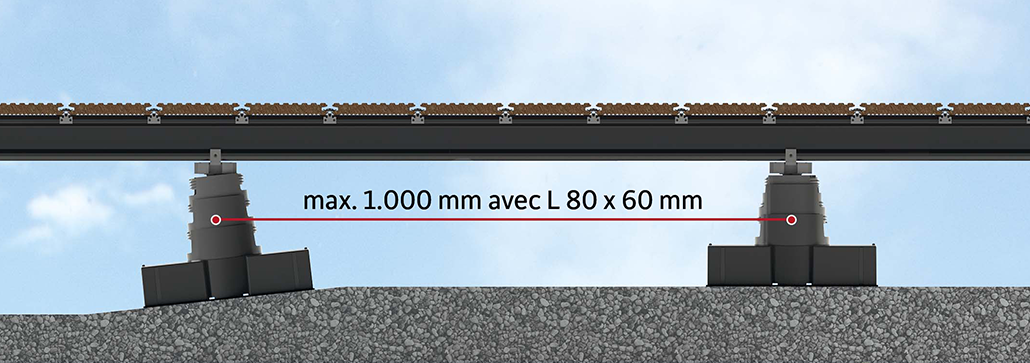

« Notre nouveau système d‘ossature VARIO FIX permet en combinaison avec la nouvelle poutre d‘ossature une portée de maximum 1.000 mm. Le réglage de hauteur flexible et la compensation d’inclinaison jusqu’à 10 % offrent des possibilités infinies. Un développement do nt mon équipe et moi-même sommes très fiers. »
Thomas Henke, Directeur de la construction

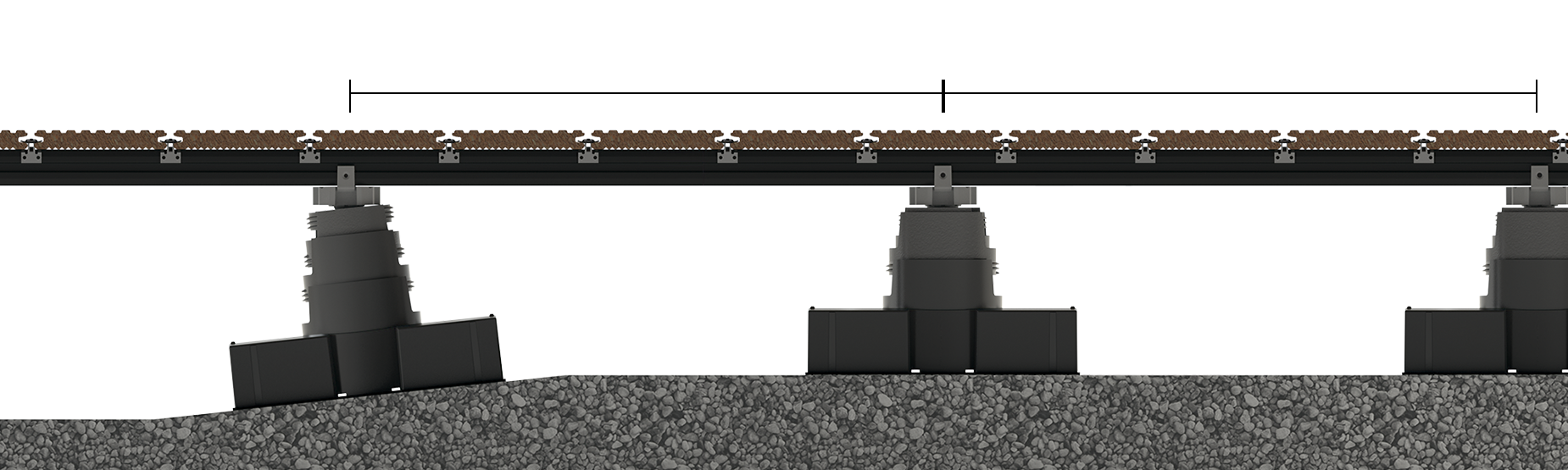

Compensation d’inclinaison

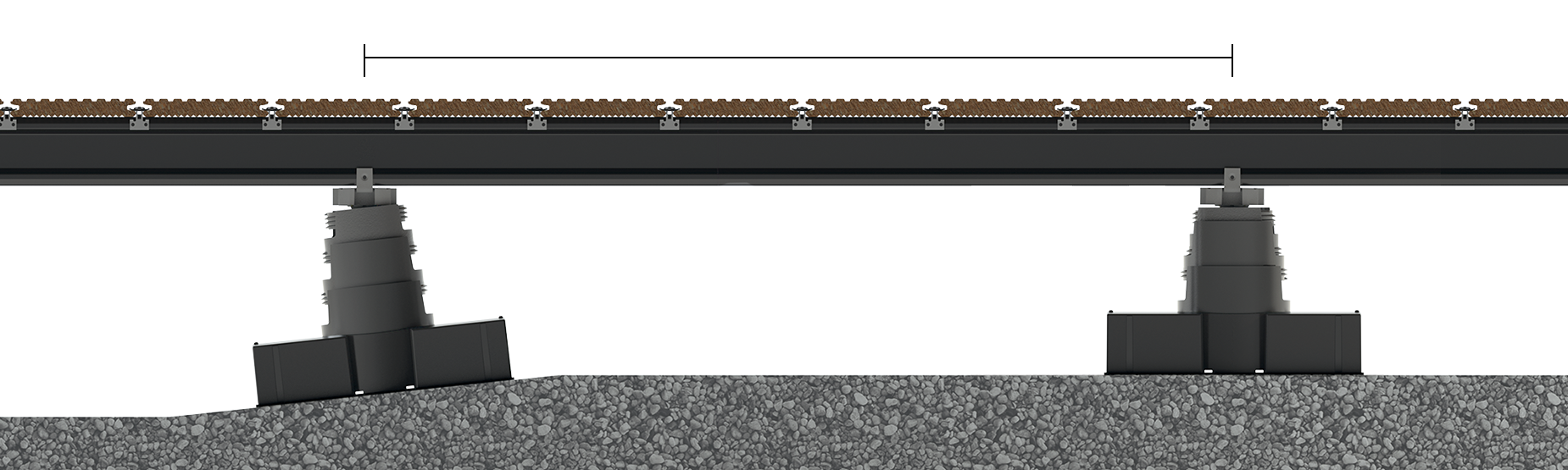

VARIO FIX avec Lambourde 80 x 60 - possibilité de compenser la pente jusqu'à 10 %.
VARIO FIX avec Lambourde 40 x 60 - possibilité de compenser la pente jusqu'à 10 %.
Tête sphérique
Support mobile grâce à la tête sphérique
Particularités de la construction

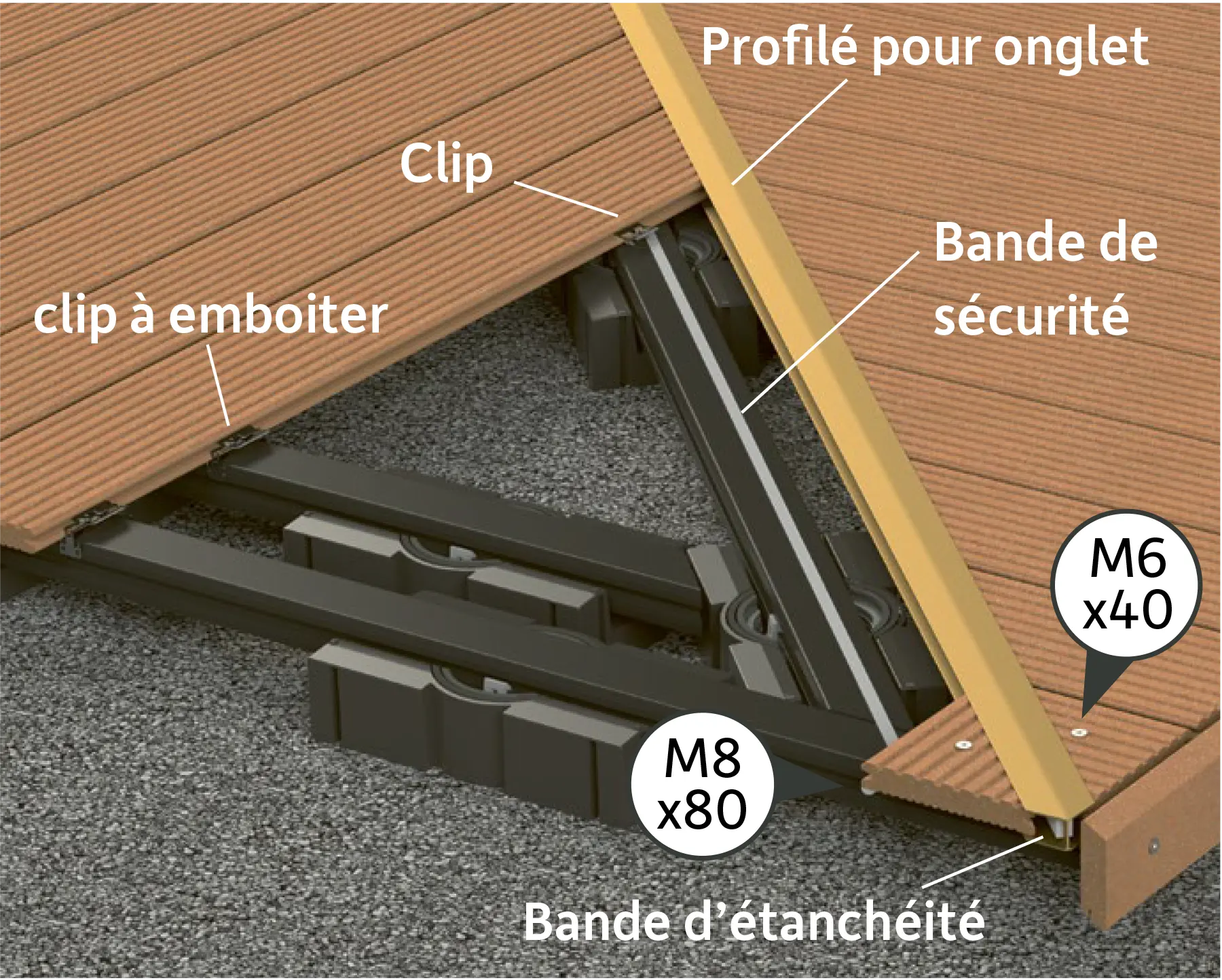

Construction en onglet pour terrasses en L, en U et en O
• Double sous-structure le long de la coupe d'onglet à 45°.
• Coller la bande d'étanchéité dans le profilé d'onglet des deux côtés.
• Insérer la planche de seulement 10 mm dans le profilé d'onglet pour permettre la dilatation.
• Pour les découpes obliques ou en onglet, les morceaux de planche courts (ceux qui peuvent être fixés à la sous-structure avec moins de trois clip à emboiter ou clips) sont vissés par le haut à la lambourde (vis M6 x 40 mm).
• Coller la bande d'étanchéité dans le profilé d'onglet des deux côtés.
• Insérer la planche de seulement 10 mm dans le profilé d'onglet pour permettre la dilatation.
• Pour les découpes obliques ou en onglet, les morceaux de planche courts (ceux qui peuvent être fixés à la sous-structure avec moins de trois clip à emboiter ou clips) sont vissés par le haut à la lambourde (vis M6 x 40 mm).

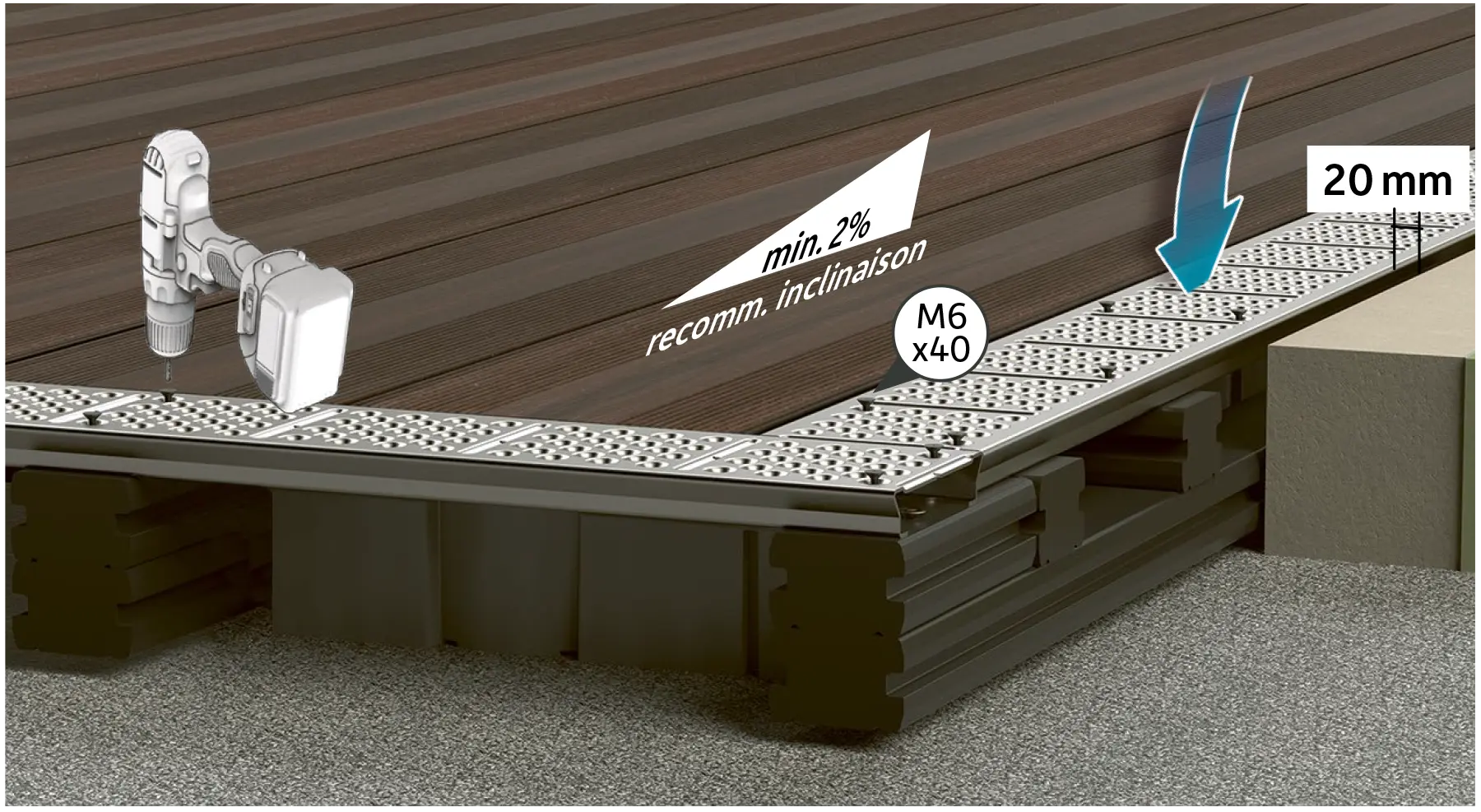

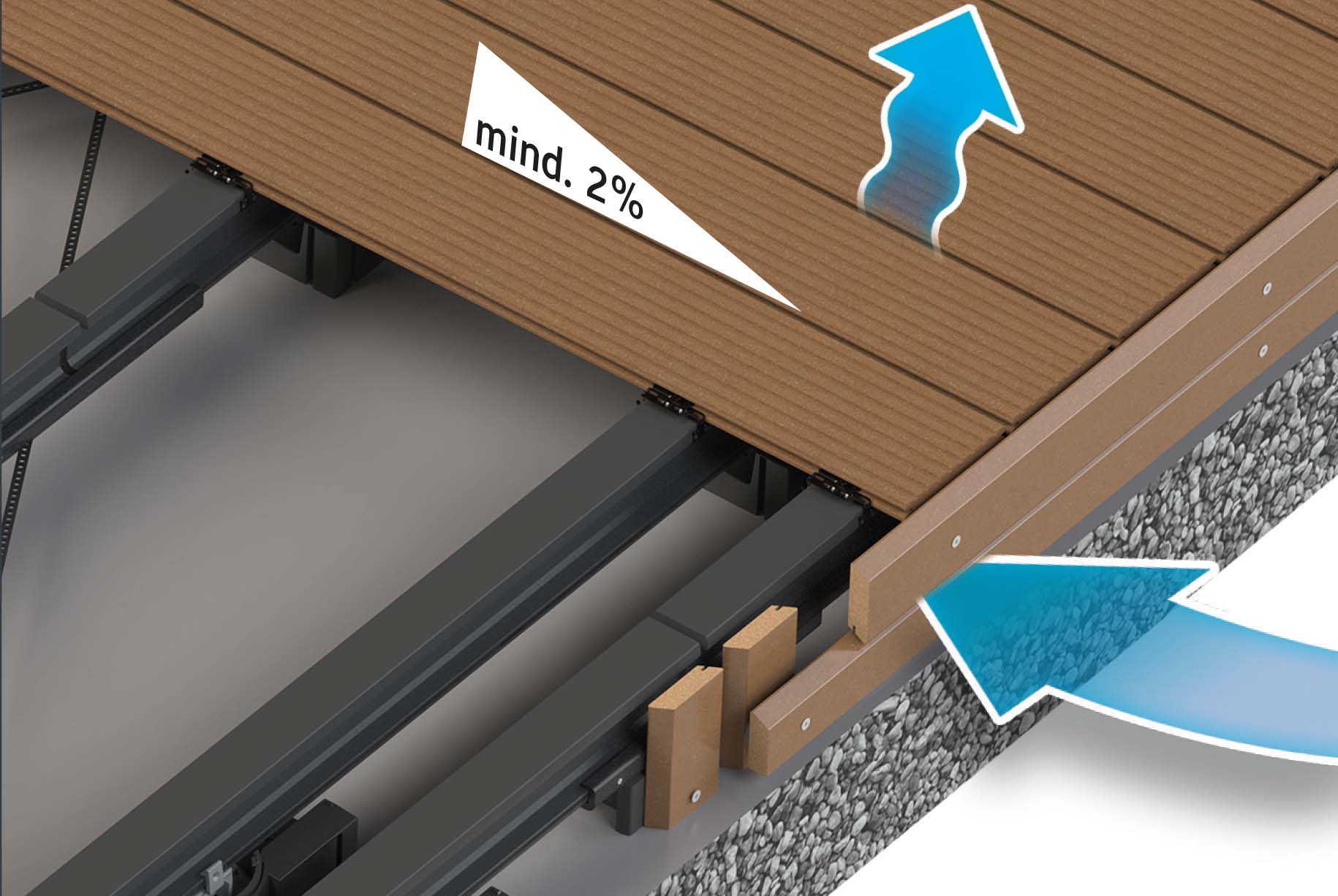

Construction au niveau du sol et grille de ventilation
• La terrasse est une construction au niveau du sol et forme une niveau surface avec le terrain environnant.
• Une distance d'au moins 20 mm doit toujours être maintenue entre les planches et tout élément fixe en saillie.
• La terrasse de plain-pied peut être conçue avec un joint fermé si la hauteur de montage de 161 mm ou plus, une inclinaison longitudinale minimale de 2 % et une grille de ventilation périphérique ou d'autres mesures structurelles pour une ventilation suffisante par le dessous ou par l'arrière sont strictement respectées.
• Pour la construction au niveau du sol de planches avec des espaces de 5 mm, utilisez toujours des grilles de ventilation.
• Utilisation de la grille de ventilation (même dans la terrasse surélevée ou avec des espaces fermés) pour améliorer la circulation de l'air sous la terrasse et prolonger la durée de vie de l'ensemble de la terrasse.
• Une distance d'au moins 20 mm doit toujours être maintenue entre les planches et tout élément fixe en saillie.
• La terrasse de plain-pied peut être conçue avec un joint fermé si la hauteur de montage de 161 mm ou plus, une inclinaison longitudinale minimale de 2 % et une grille de ventilation périphérique ou d'autres mesures structurelles pour une ventilation suffisante par le dessous ou par l'arrière sont strictement respectées.
• Pour la construction au niveau du sol de planches avec des espaces de 5 mm, utilisez toujours des grilles de ventilation.
• Utilisation de la grille de ventilation (même dans la terrasse surélevée ou avec des espaces fermés) pour améliorer la circulation de l'air sous la terrasse et prolonger la durée de vie de l'ensemble de la terrasse.

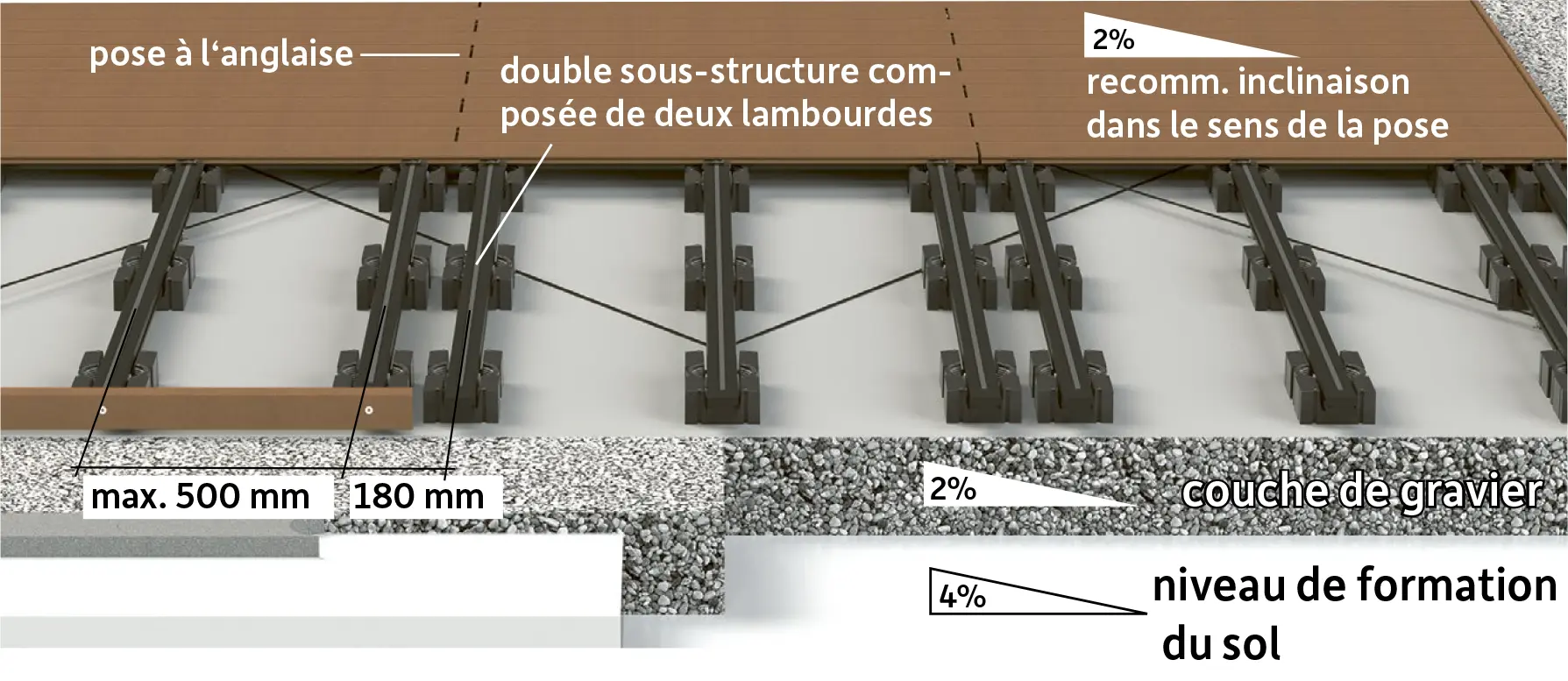

Terrasse avec motifs de pose à l'anglaise
Une double sous-construction doit être installée à chaque zone de joints d'about.
• Le DISTANZ FIX est positionné entre les doubles lambourdes pour former la distance des joints d'about et vissé aux planches extérieures.
• Lors de l'utilisation du DISTANZ FIX, chaque lambourde doit être munie d'une bande de retenue. La bande de retenue doit être fixée à côté du DISTANZ FIX, qui ne doit pas être placé sur la bande.
• Le DISTANZ FIX est positionné entre les doubles lambourdes pour former la distance des joints d'about et vissé aux planches extérieures.
• Lors de l'utilisation du DISTANZ FIX, chaque lambourde doit être munie d'une bande de retenue. La bande de retenue doit être fixée à côté du DISTANZ FIX, qui ne doit pas être placé sur la bande.
Construction sur toit-terrasse ou de vieux revêtements en pierre/grès
• Lors de la constructing sur des membranes de toiture, des surfaces en pierre ancienne ou en grès vieux, le VARIO FIX doit être positionné sur des tapis de protection de bâtiment adaptés. Assurez-vous que le drainage est suffisamment dimensionné pour garantir un écoulement complet de l'eau.
• Positionnez le VARIO FIX sur des coussinets en caoutchouc suffisamment dimensionnés et ne le posez pas directement sur l'ancienne surface.
IMPORTANT ! Coordonner le type de construction avec un architecte ou une entreprise professionnelle. Il est recommandé de border la terrasse de toit avec un bordure en gravier (taille des grains 32 x 64 mm).
• Positionnez le VARIO FIX sur des coussinets en caoutchouc suffisamment dimensionnés et ne le posez pas directement sur l'ancienne surface.
IMPORTANT ! Coordonner le type de construction avec un architecte ou une entreprise professionnelle. Il est recommandé de border la terrasse de toit avec un bordure en gravier (taille des grains 32 x 64 mm).
Pondèration contre levage de charges ventilèes
• Lorsqu'il est utilisé pour une construction flottante avec VARIO FIX, des poids supplémentaires tels que des dalles de béton peuvent être utilisés pour protéger la terrasse contre les charges dues au vent si le poids de la terrasse elle-même est insuffisant pour la zone de charge de vent concernée.
• Le contrepoids doit être calculé et exécuté de manière professionnelle par le planificateur respectif, en tenant compte de la géométrie du bâtiment, de la hauteur du bâtiment, de la statique du plafond et de la zone de charge de vent régionale.
• Pour ce faire, ajoutez une couche supplémentaire de sous-structure en croisillons dans les zones affectées de la terrasse.
• La distance entre les couches de lambourdes doit être choisie de manière à ce que les planches de la terrasse n'entrent pas en contact avec les dalles de béton et qu'il reste suffisamment d'espace pour la ventilation.
• Le contrepoids doit être calculé et exécuté de manière professionnelle par le planificateur respectif, en tenant compte de la géométrie du bâtiment, de la hauteur du bâtiment, de la statique du plafond et de la zone de charge de vent régionale.
• Pour ce faire, ajoutez une couche supplémentaire de sous-structure en croisillons dans les zones affectées de la terrasse.
• La distance entre les couches de lambourdes doit être choisie de manière à ce que les planches de la terrasse n'entrent pas en contact avec les dalles de béton et qu'il reste suffisamment d'espace pour la ventilation.
