Varianten der Verlegung

Verlegeanleitung Barfußdielen

Ausführungsvariante
mit FIX STEP

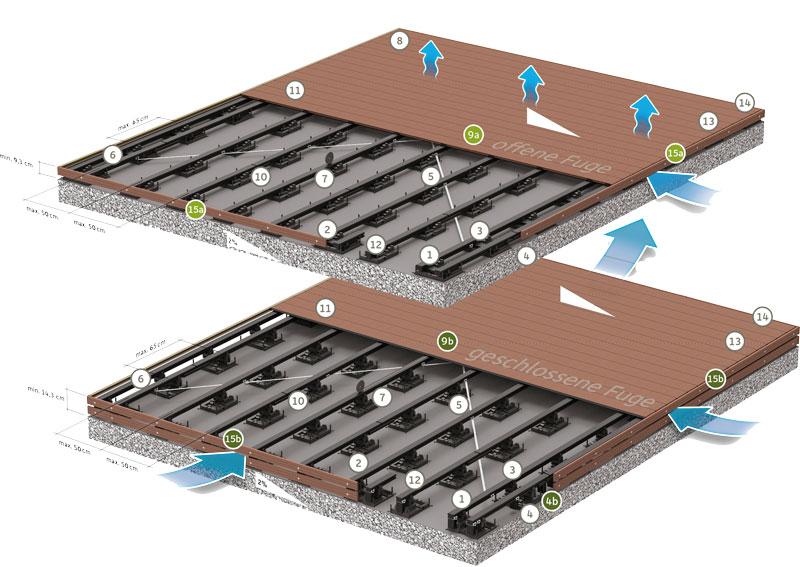

Horizontale Montage mit Wandwinkeln
2
3
4b
5
5
8
9a
9b
10
11
13
  • 2
  • 3
  • 4b
  • 5
  • 5
  • 8
  • 9a
  • 9b
  • 10
  • 11
  • 13

Unterkonstruktion

Schritt 1

  • FIX STEP Aufnahmen mittig mit einem Streifen Sicherungsband bekleben, in die Platten einklicken und platzieren, auf gleiche Höheneinstellung achten.
  • Platzierung der FIX STEP Randplatten DUO am Anfang der Terrasse, FIX STEP Standardplatten parallel dazu verteilen – auf Abstände achten!
  • Am Ende der Terrasse wieder FIX STEP Randplatten DUO platzieren.
  • Bei Bedarf außenliegende FIX STEP Platten drehen, um Auskragen der Konstruktionsbalken zu vermeiden.

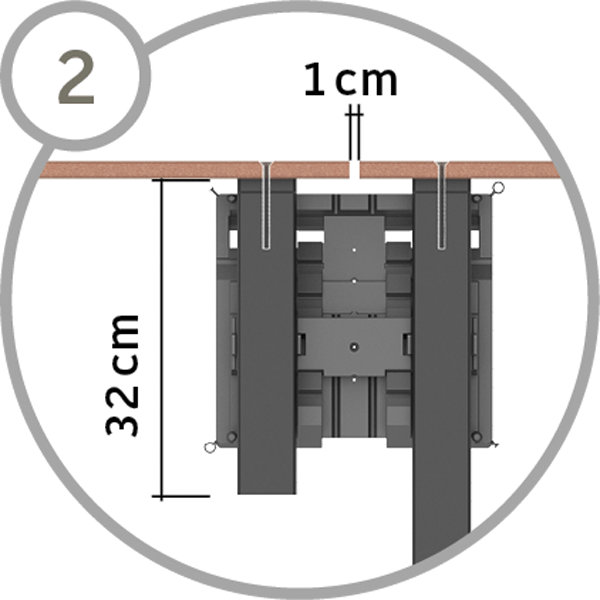

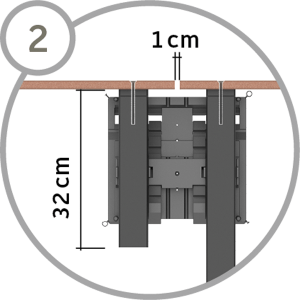

Schritt 2

  • Bei Terrassenlängen über 3,6 m im Bereich der Stoßfuge der Glattkantbretter FIX STEP Randplatte DUO platzieren.

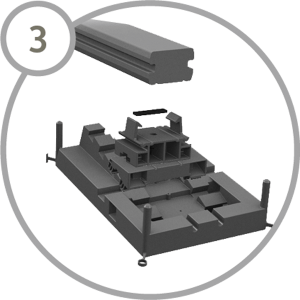

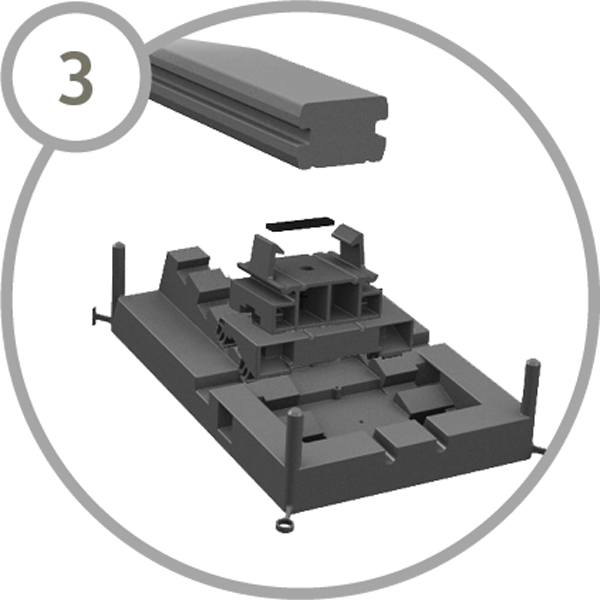

Schritt 3

  • Konstruktionsbalken (40 x 60 mm) mit der glatten Seite nach oben in die FIX STEP Aufnahmen einklicken.

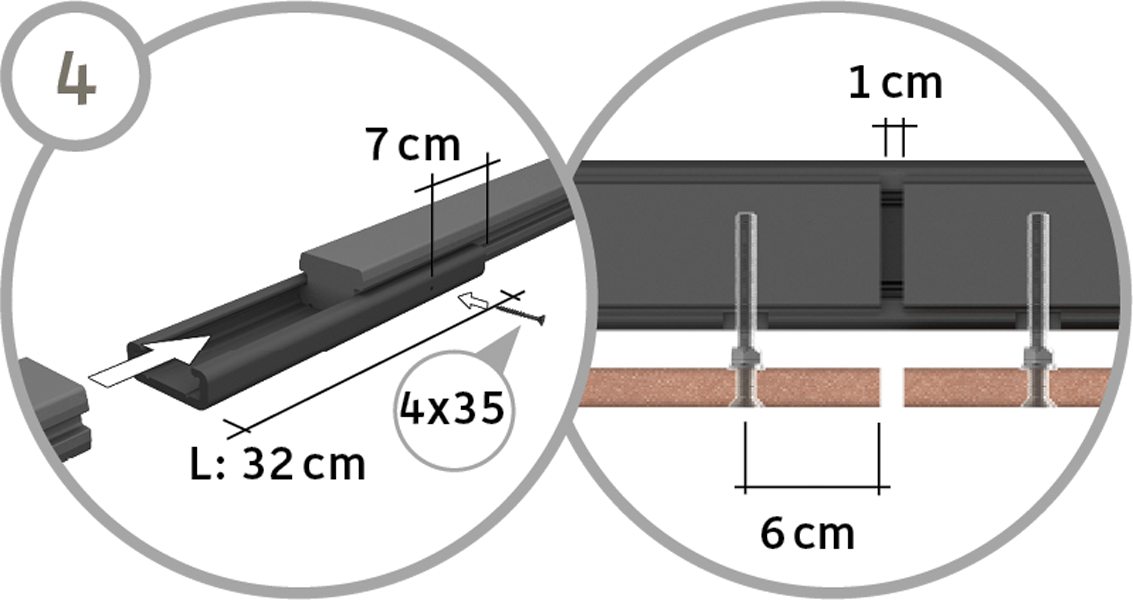

Schritt 4

  • Bei Terrassenbreite über 3,6 m Stöße der Konstruktionsbalken immer versetzt zueinander anordnen.
  • Verbindungsschuh auf 320 mm ablängen, Balkenstöße damit verbinden, einseitig festschrauben.
  • Stöße der Glattkantbretter und der Konstruktionsbalken an gleicher Stelle platzieren.
  • Verbindungsschuh für spätere Glattkantbrettmontage im Bereich der Verschraubung 20 mm breit und 10 mm tief aussparen. Konstruktionsbalken exakt ausrichten!

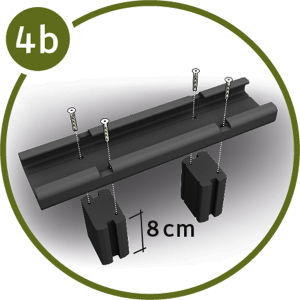

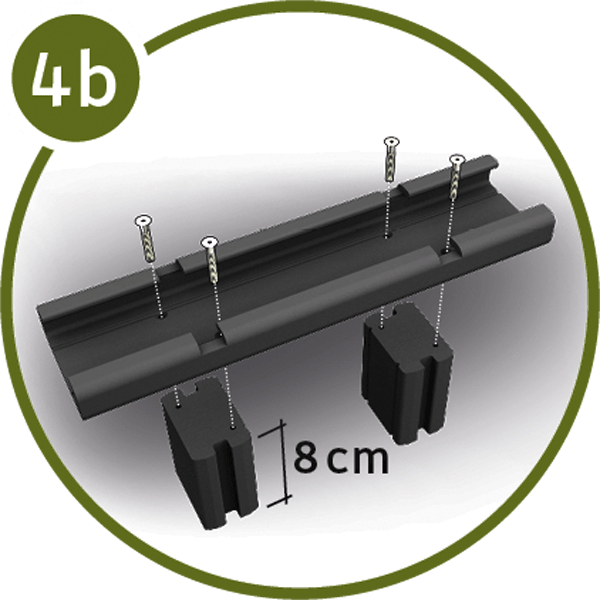

  • 4b) Für doppeltes Glattkantbrett 80 mm lange Konstruktionsbalken- stücke mit Schrauben an jedem Verbindungsschuh montieren.

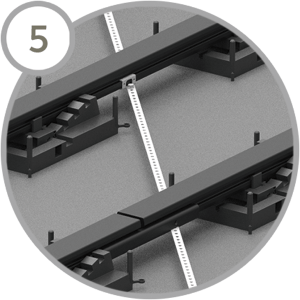

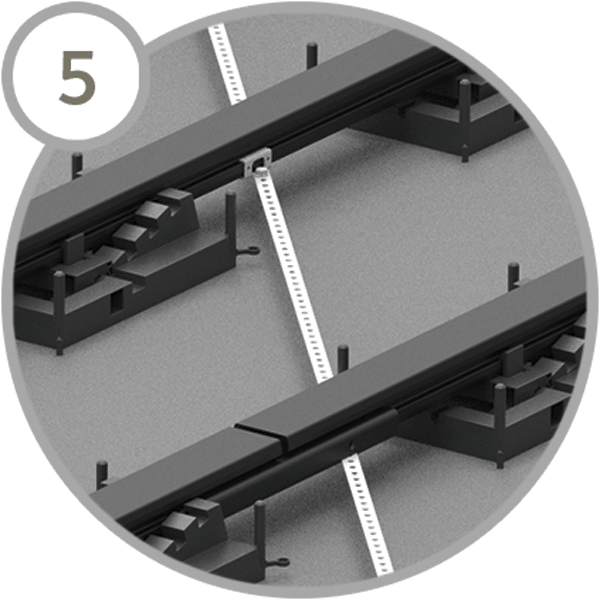

Schritt 5

  • Rispenband unterhalb der Konstruktionsbalken platzieren und mittels Montageschuh an allen Konstruktionsbalken verschrauben.

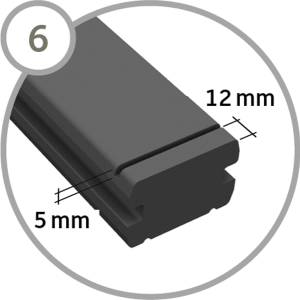

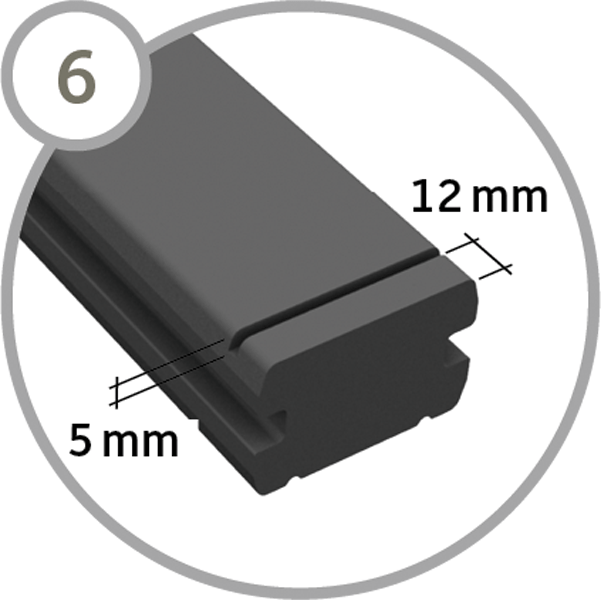

Schritt 6

  • Konstruktionsbalken einsägen, Rastklammer-Rand in der Nut verrasten.

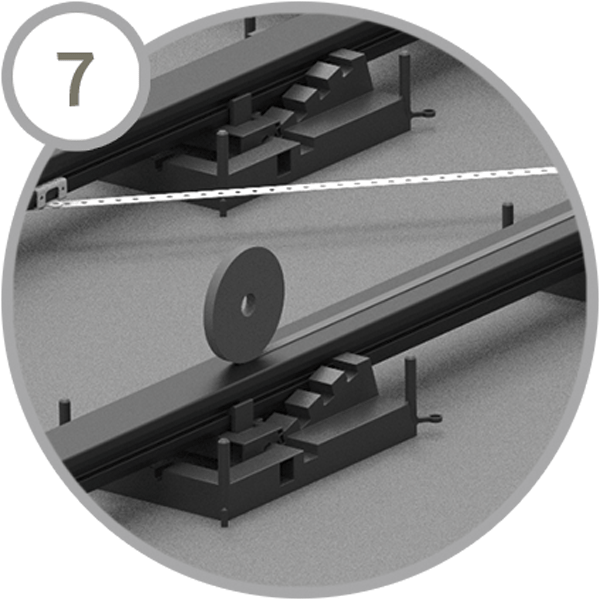

Schritt 7

  • Sicherungsband auf den mittig unter den Dielen liegenden Konstruktionsbalken aufkleben.

Dielenmontage

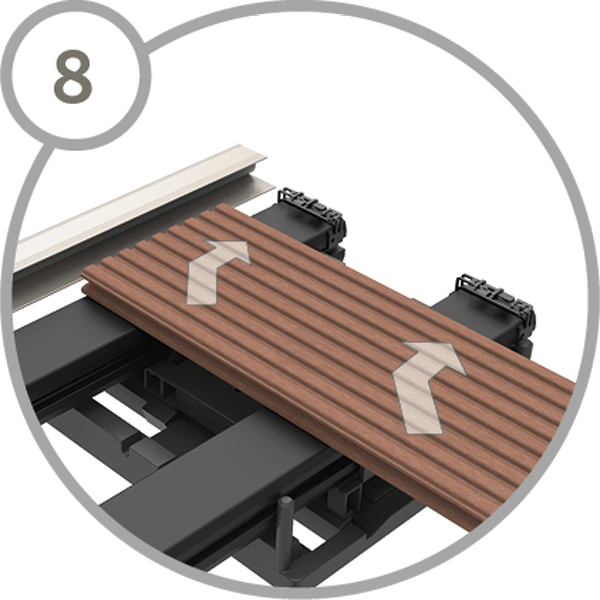

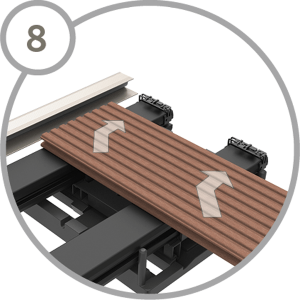

Schritt 8

  • Erste Diele in Hausanschlussprofil einfügen (optional), dann in positionierte Randklammern drücken.

Schritt 9

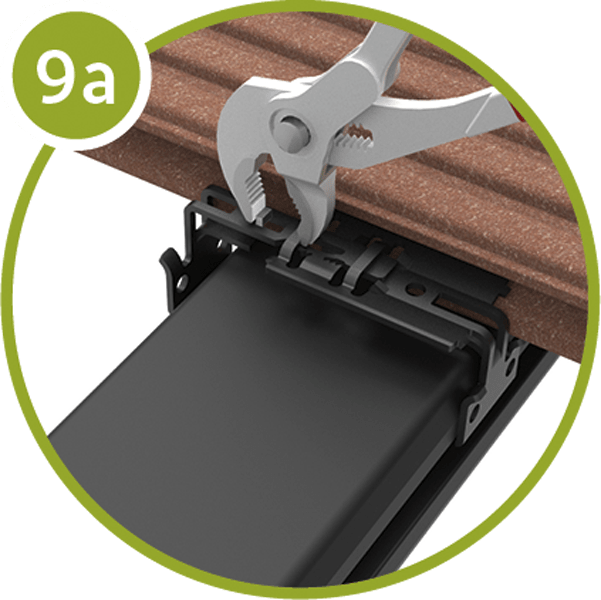

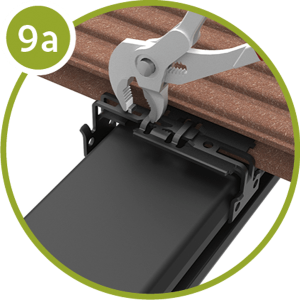

  • 9a) OFFENE FUGE
    Rastklammern auf Konstruktionsbalken setzen, mit Zammer/Zange verrasten und in die Dielennut schieben. Nächste Diele anlegen, ggf. Distanzstück (für 5/8 mm Fuge) verwenden.

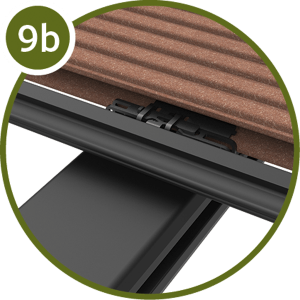

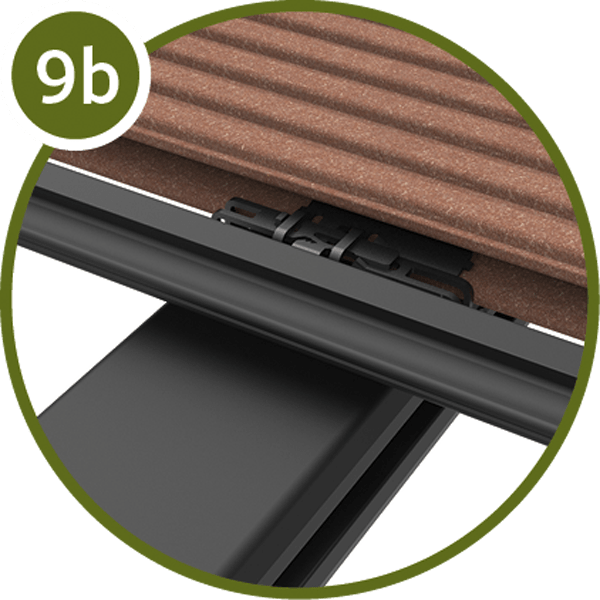

  • 9b) GESCHLOSSENE FUGE
    Rastklammern auf Konstruktionsbalken setzen und mit Zammer/Zange verrasten. Nutleiste auf fertig montierte Rastklammer setzen und zusammen in die Dielennut schieben

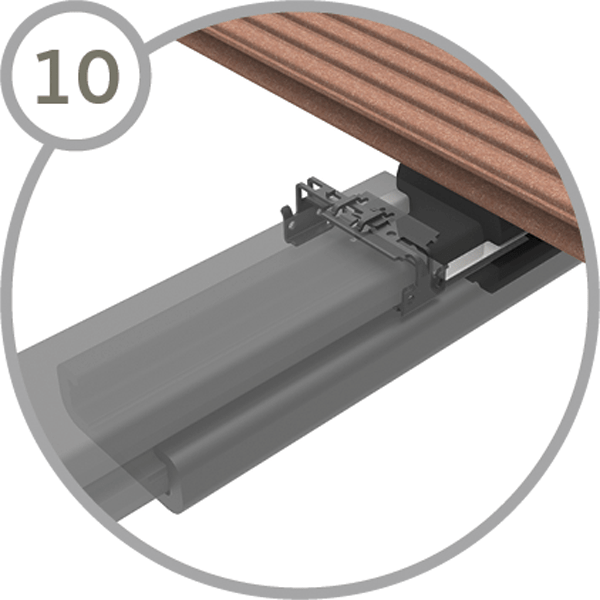

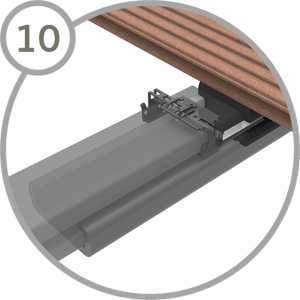

Schritt 10

  • Bei einer Fuge im Konstruktionsbalken ggf. Nutbrücke einsetzen, um Rastklammer auch im Fugenbereich sicher befestigen zu können.

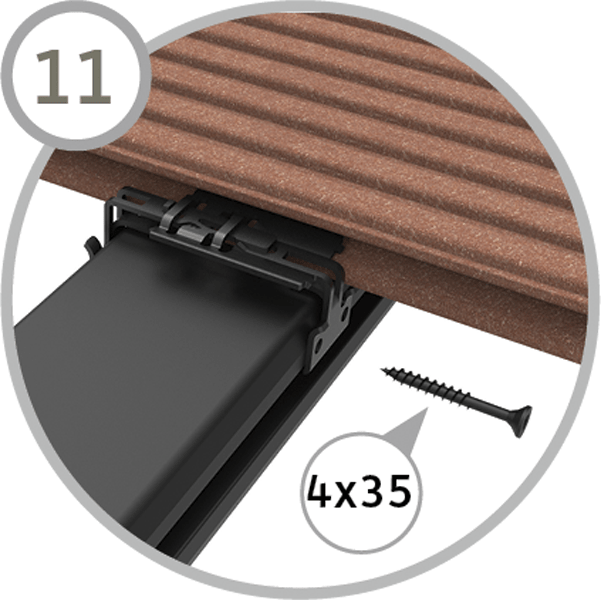

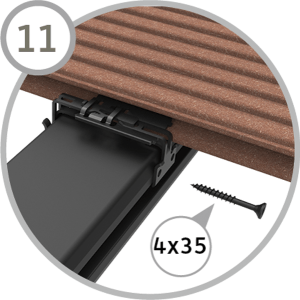

Schritt 11

  • Nach max. 1 m verlegter Dielenreihen Zwischenmaß nehmen und die jeweilige Rastklammerreihe an den Konstruktionsbalken verschrauben. Bis zur vorletzten Diele wiederholen.

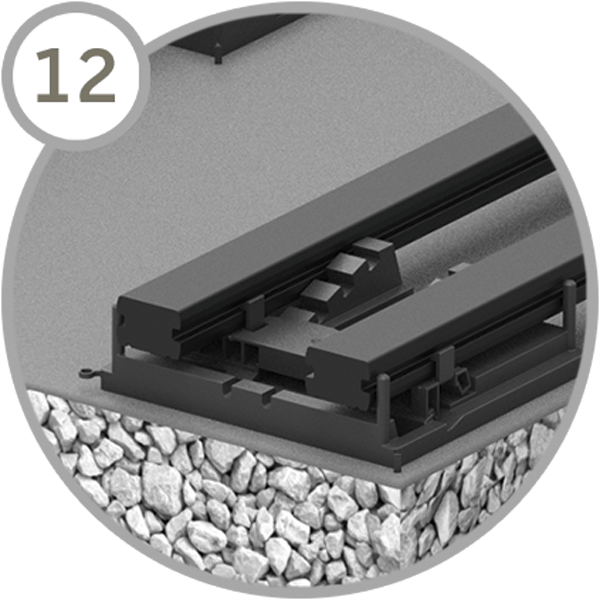

Schritt 12

  • Konstruktionsbalken mit 10 mm Überstand ablängen und einsägen – Schritt 6 wiederholen.

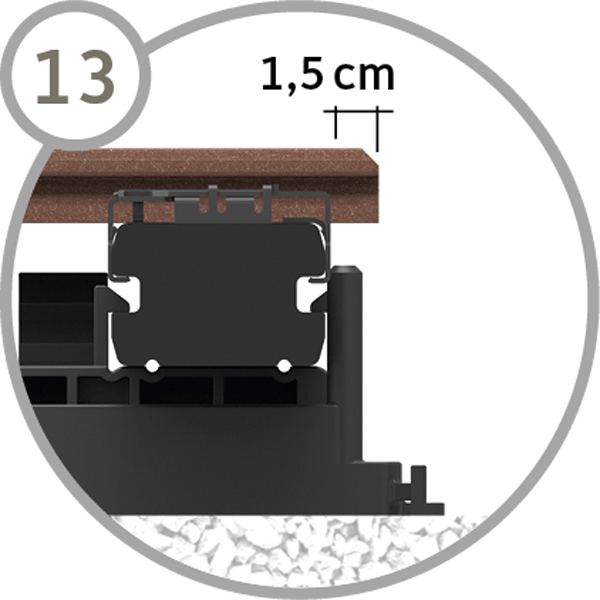

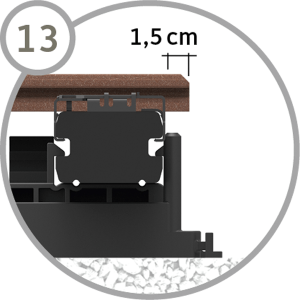

Schritt 13

  • Dielen stirnseitig im Randbereich mit 15 mm Überstand ablängen, Schnittkante anfasen.

Glatkantbreitter

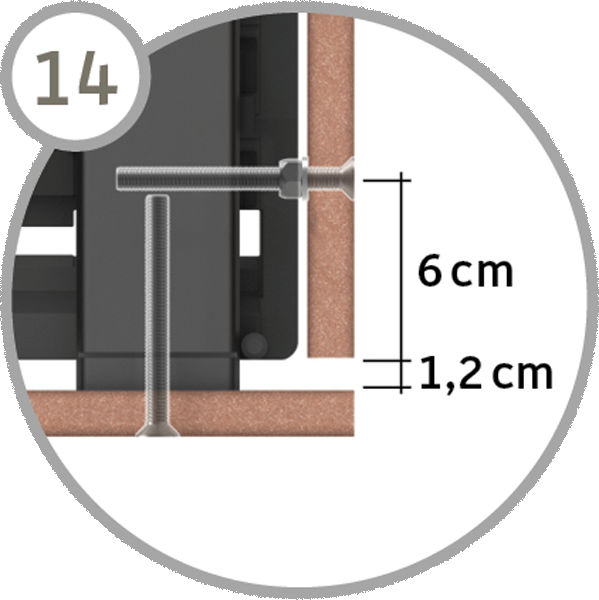

Schritt 14

  • Glattkantbretter müssen stirnseitig am Terrassenende 12 mm kürzer als Konstruktionsbalken sein – auf Abstände achten!

Schritt 15

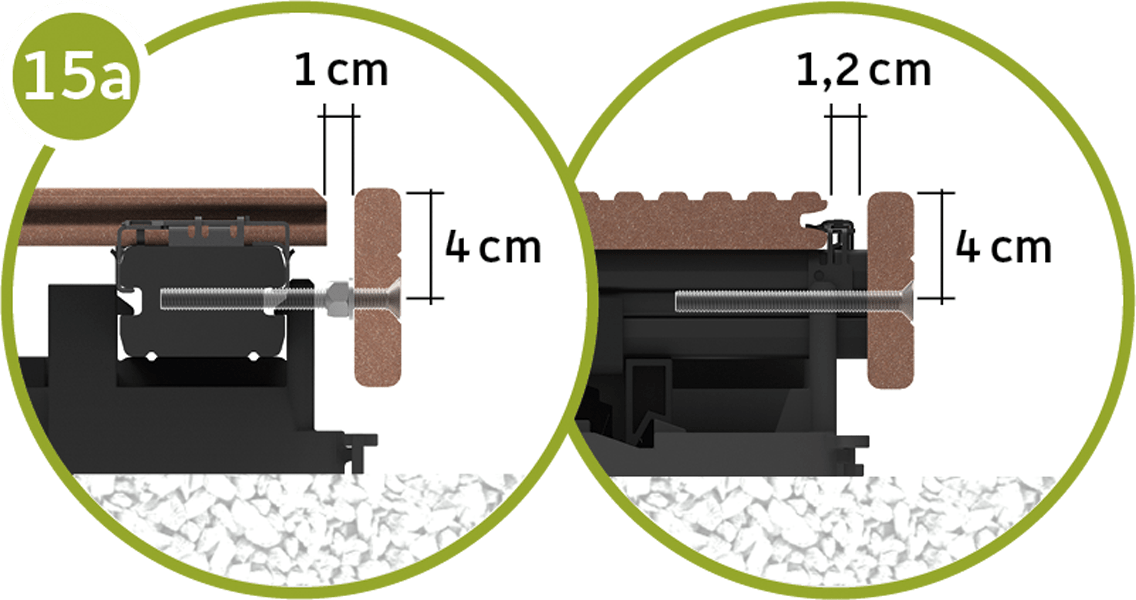

  • 15a) OFFENE FUGE
    Stirnseitige und längsseitige Montage der Glattkantbretter.

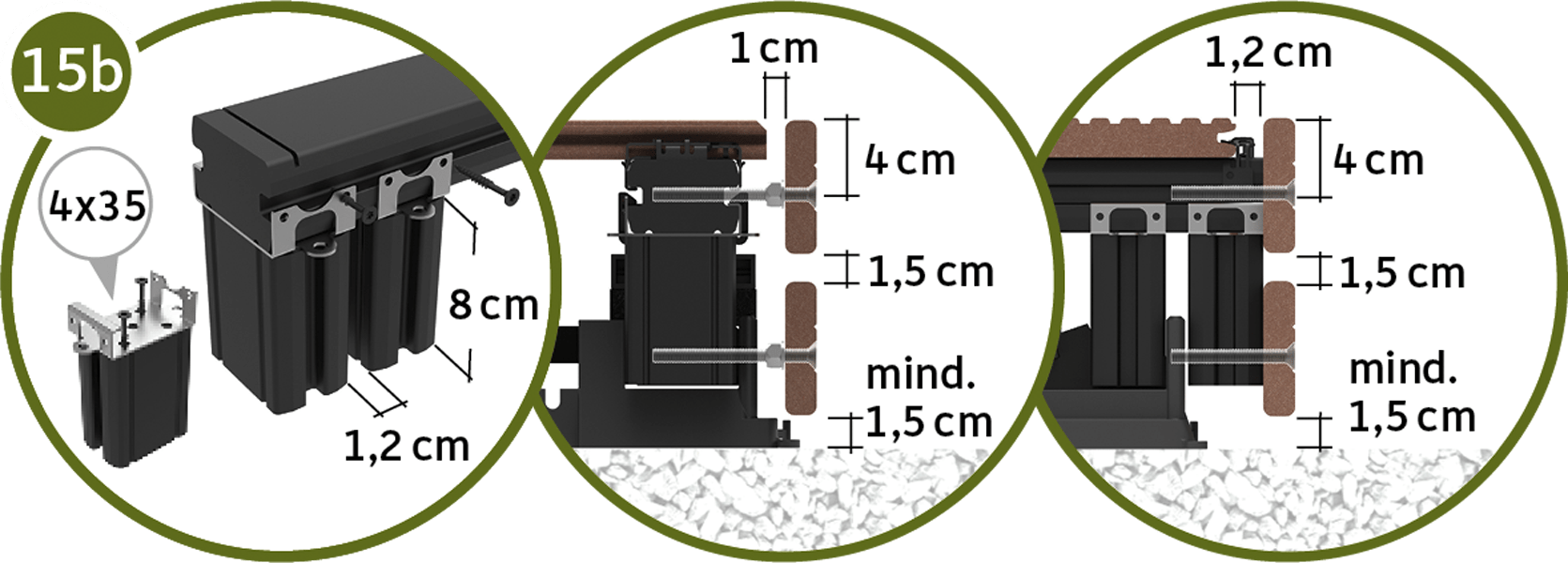

  • 15b) GESCHLOSSENE FUGE
    80 mm lange Konstruktionsbalkenstücke mit Montageschuh am Anfang und Ende jedes Konstruktionsbalkens montieren. Doppelte Stücke mit zwei Montageschuhen an die Terrassenecken anschrauben, DUO-Platte ggf. einrücken. Stirnseitige und längsseitige Montage der Glattkantbretter.

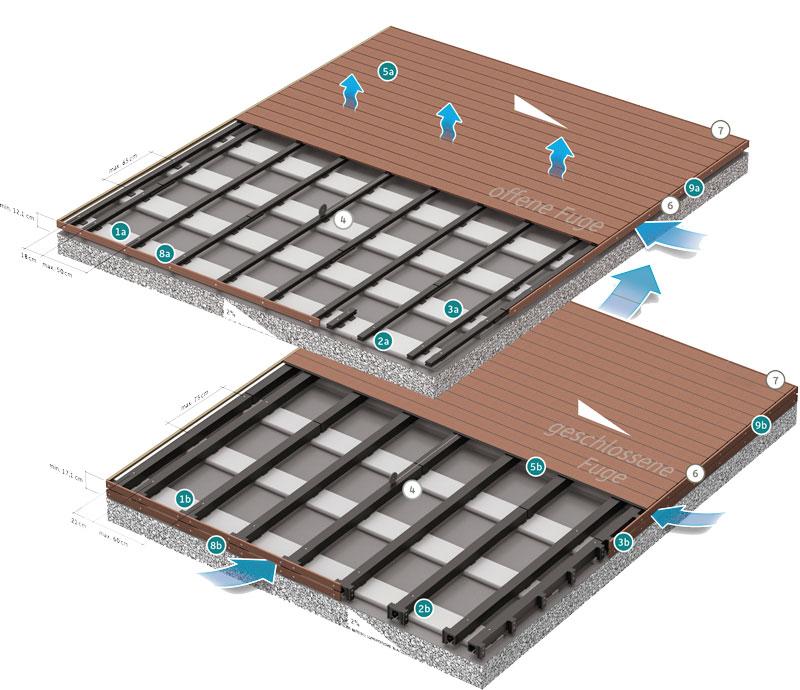

Ausführungsvariante
mit Betonrandstein

Horizontale Montage mit Wandwinkeln

Unterkonstruktion

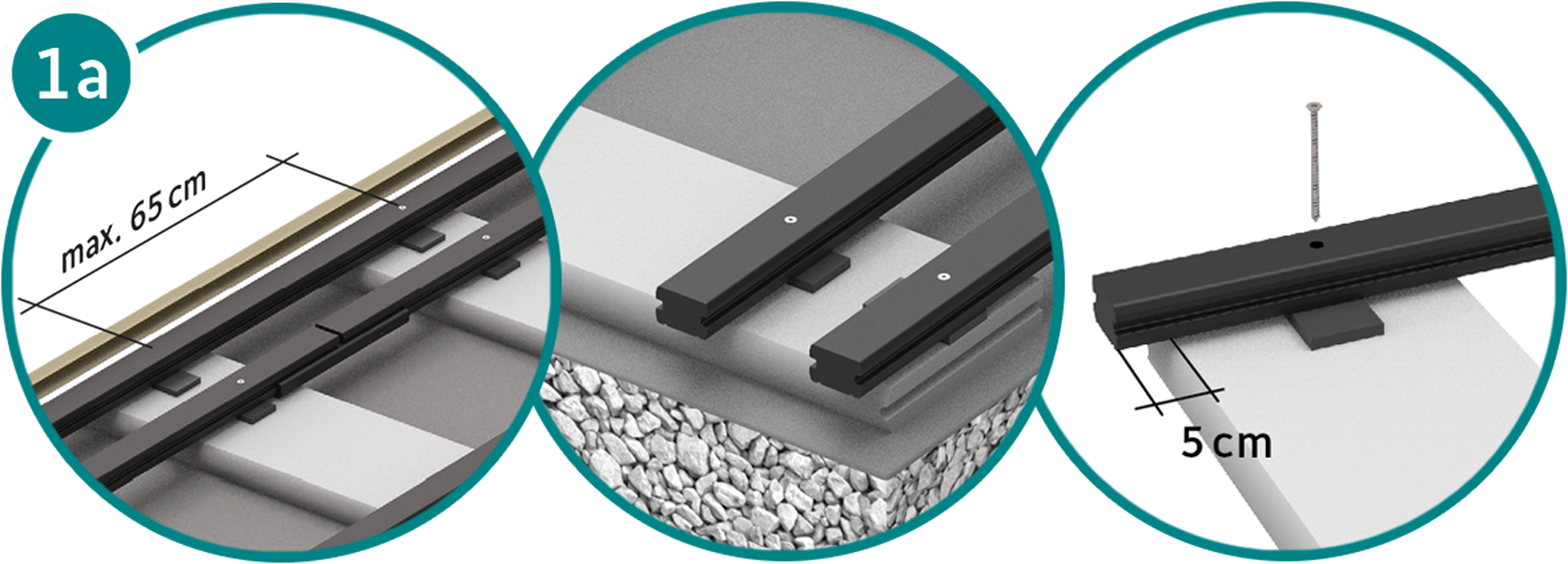

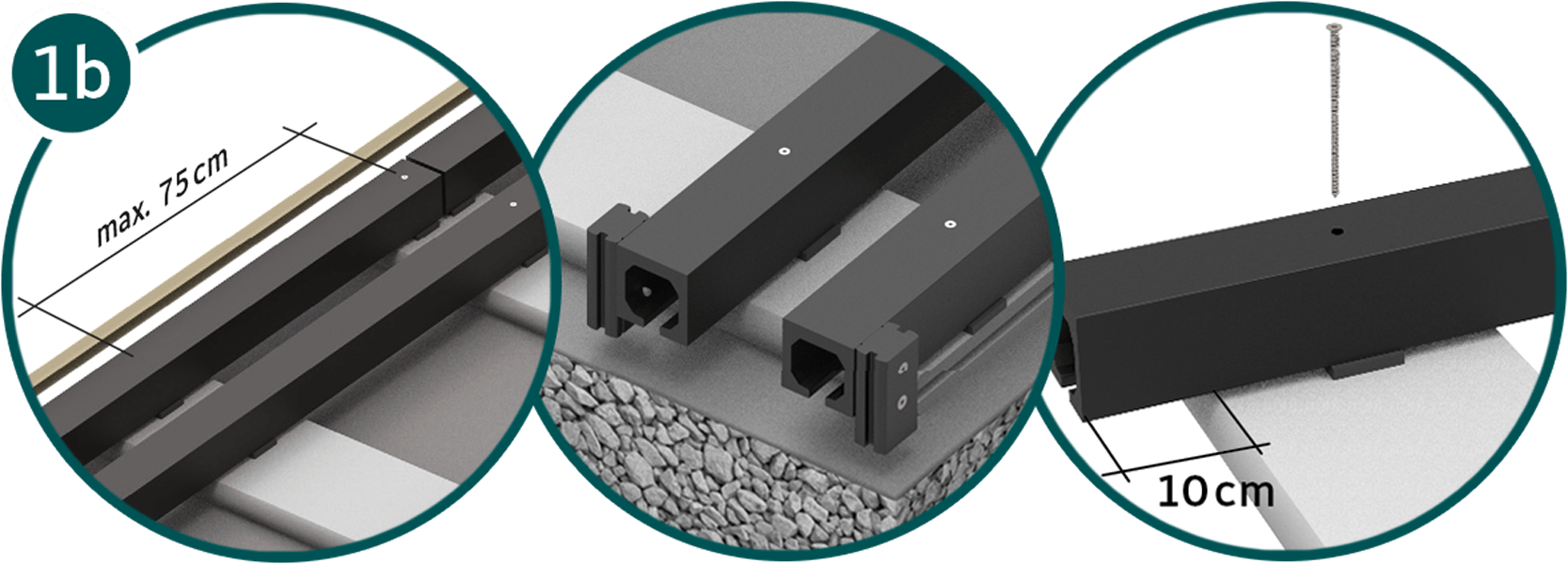

Schritt 1

  • OFFENE FUGE
    Betonrandsteine (100 x 25 x 5 cm) im Achsabstand von 650 mm auf Gefälle-Kiesbett verlegen, stirnseitig zu Konstruktionsbalken 50 mm nach innen versetzen.
  • GESCHLOSSENE FUGE
    Betonrandsteine (100 x 25 x 5 cm) im Achsabstand von 750 mm auf Gefälle-Kiesbett verlegen, stirnseitig zu Konstruktionsbalken 100 mm nach innen versetzen.

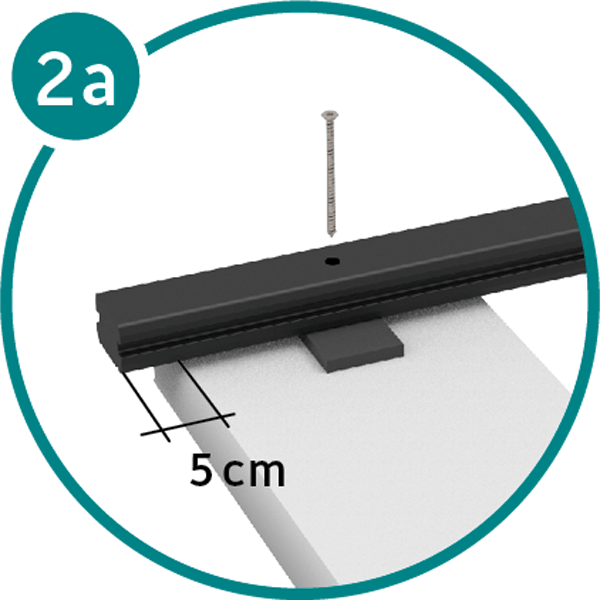

Schritt 2

  • OFFENE FUGE
    onstruktionsbalken (40 x 60 mm) gleichmäßig quer zu den Betonrandsteinen verteilen (Nut unten), 50 mm Überstand beachten.

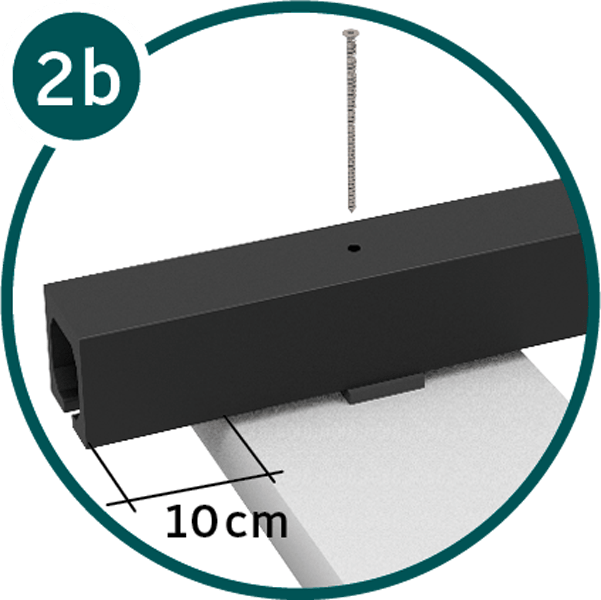

  • GESCHLOSSENE FUGE
    Konstruktionsbalken (90 x 90 mm) gleichmäßig quer zu den Betonrandsteinen verteilen, 100 mm Überstand beachten.
  • Am Anfang und Ende jeweils zwei Balken anordnen. 10 mm Gummipads unter die Konstruktionsbalken legen, evtl. Gefälleunterschiede mit weiteren Gummipads ausgleichen.

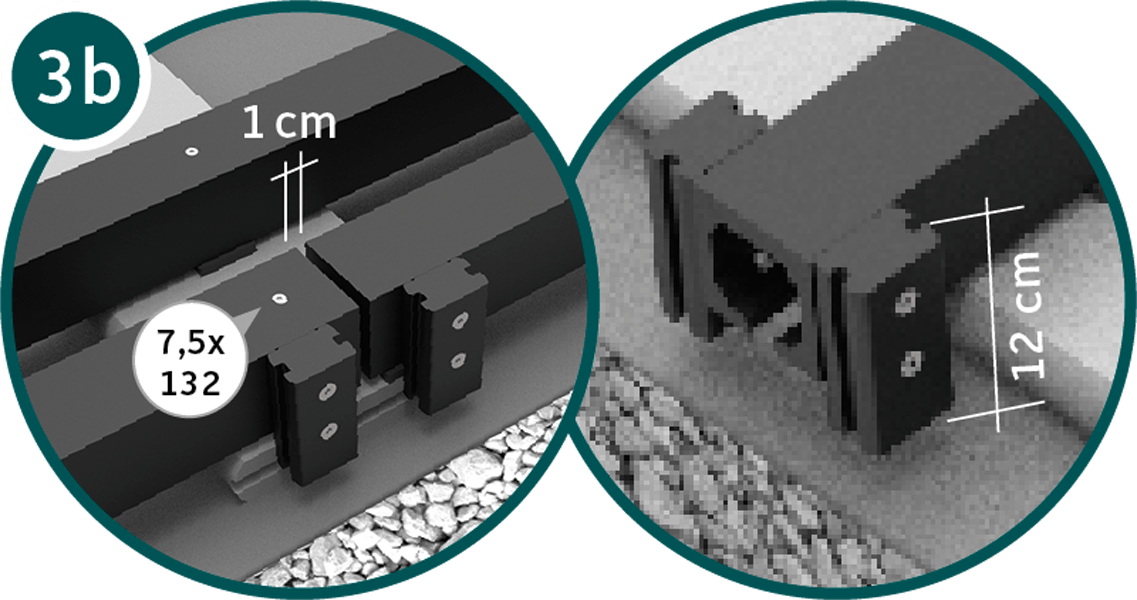

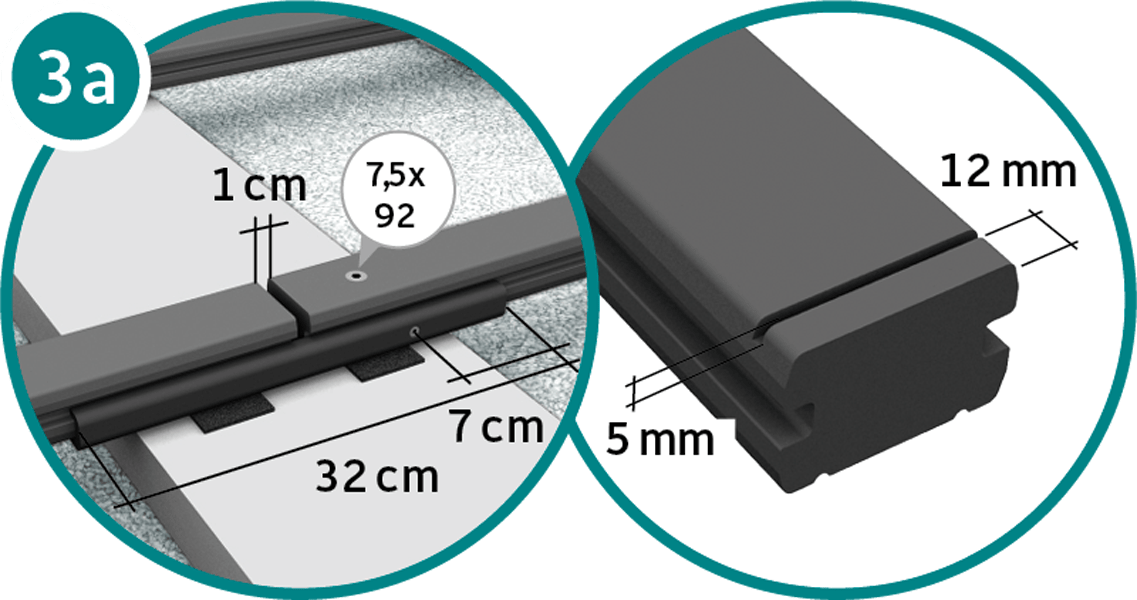

Schritt 3

  • Bei Terrassenbreite über 360 cm Stöße der Konstruktionsbalken immer versetzt zueinander anordnen (Abstand 10 mm). Bei Terrassenlängen über 360 cm im Bereich der Stoßfuge der Glattkantbretter zusätzliches Konstruktionsbalkenstück befestigen.

  • OFFENE FUGE
  • Verbindungsschuh auf 320 mm ablängen, Balkenstöße damit verbin- den, einseitig festschrauben.
  • VDie Enden der Konstruktionsbalken im gesamten Randbereich ver- schrauben. Die zwei äußeren sowie in der Mitte liegenden Konstruk- tionsbalken mit jedem zweiten Betonrandstein verschrauben. Konstruktionsbalken fluchtend ablängen.
  • Konstruktionsbalken einsägen, Rastklammer-Rand in der Nut verrasten.

  • GESCHLOSSENE FUGE
  • Konstruktionsbalken ausrichten, Unterkonstruktion im Randbereich sowie jeweils beide Anfangs- und Endbalken und mittlerem Balken ver- schrauben. Konstruktionsbalken fluchtend ablängen, 100 mm Überhang.
  • Seitlich an Enden der Konstruktionsbalken 120 mm lange Konstruktions- balken 60 x 40 mm hochkant oben bündig links und rechts befestigen.

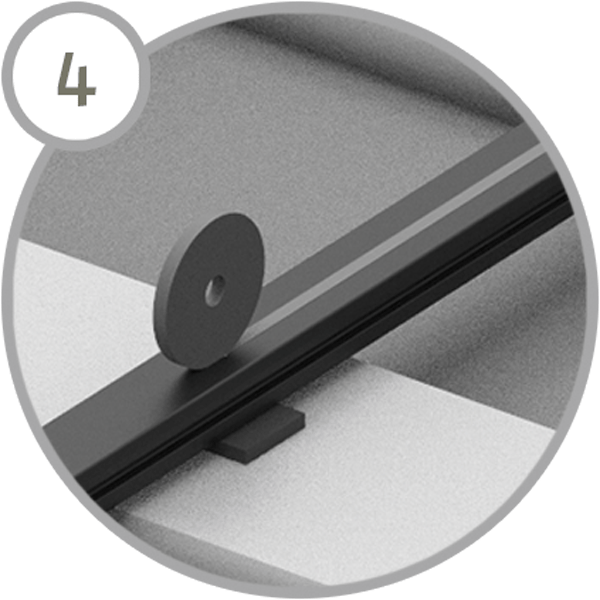

Schritt 4

  • Auf den mittleren Konstruktionsbalken Sicherungsband kleben.

Dielenmontage

Schritt 5

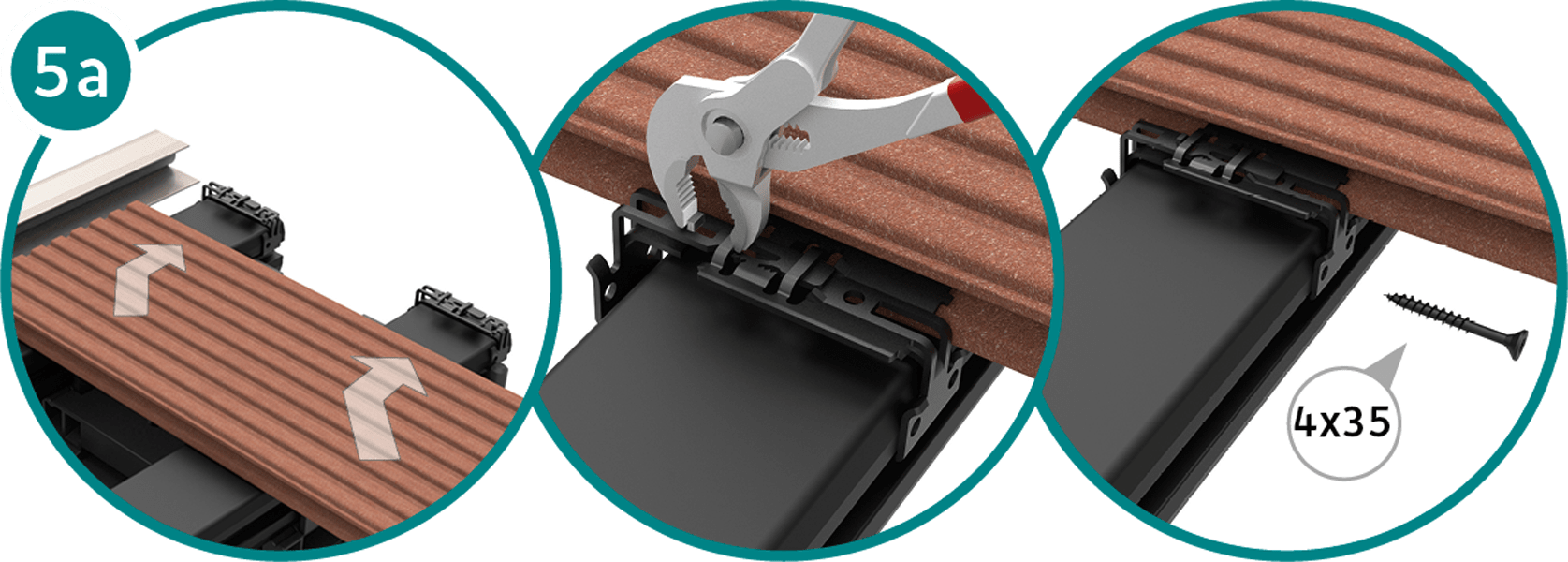

    5a) OFFENE FUGE
  • Erste Diele in Hausanschlussprofil einfügen (optional), dann in positi- onierte Randklammern drücken. Rastklammern auf Konstruktionsbal- ken setzen, mit Zammer/Zange verrasten, in die Dielennut schieben.
  • Nächste Diele anlegen, ggf. Distanzstück (für 5/8 mm Fuge) verwenden.
  • Bei einer Fuge im Konstruktionsbalken ggf. Nutbrücke einsetzen, um Rastklammer auch im Fugenbereich sicher befestigen zu können.
  • Nach max. 1 m verlegter Dielenreihen Zwischenmaß nehmen und die jeweilige Rastklammerreihe an den Konstruktionsbalken verschrauben. Bis zur vorletzten Diele wiederholen.

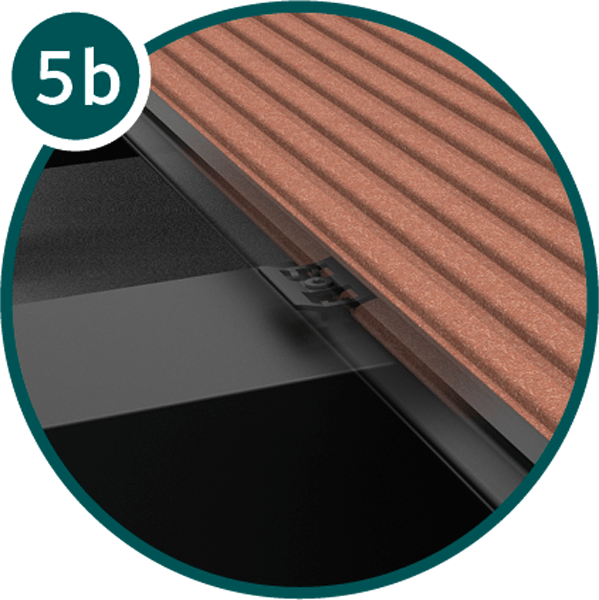

  • 5b) GESCHLOSSENE FUGE
  • Randclip zur Dielenbefestigung bündig am Ende der Konstruktions- balken verschrauben.
  • Nach Montage der ersten Dielen Hausanschlussprofil als Abschluss- leiste zur Hausfassade auf Dielenende schieben (optional). Mit Clip Dielen fixieren. Schraube so anziehen, dass Clip parallel zur UK steht.
  • Nutleiste locker in Dielennut einsetzen, nächste Diele ansetzen, an Nutleiste drücken, Diele mit Clip fixieren.
  • Vorgang wiederholen, bis Terrasse fertig verlegt ist.

Schritt 6

  • Dielen im Randbereich zu Konstruktionsbalken ablängen, Schnittkante anfasen. Siehe Abbildung 9a und 9b .

Glattkantbretter

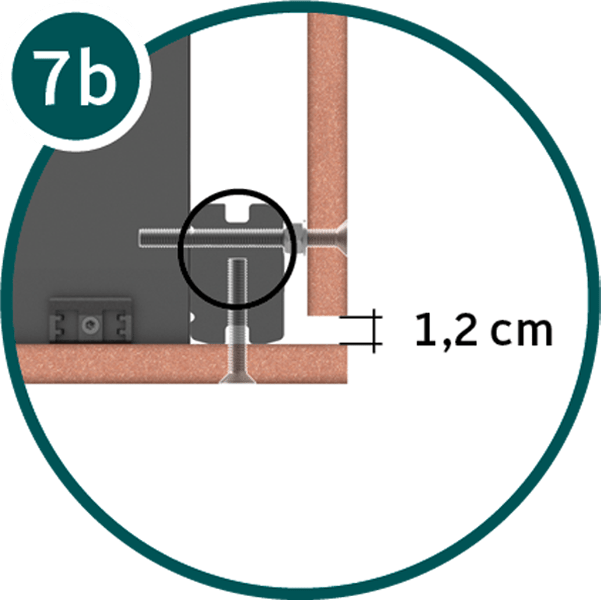

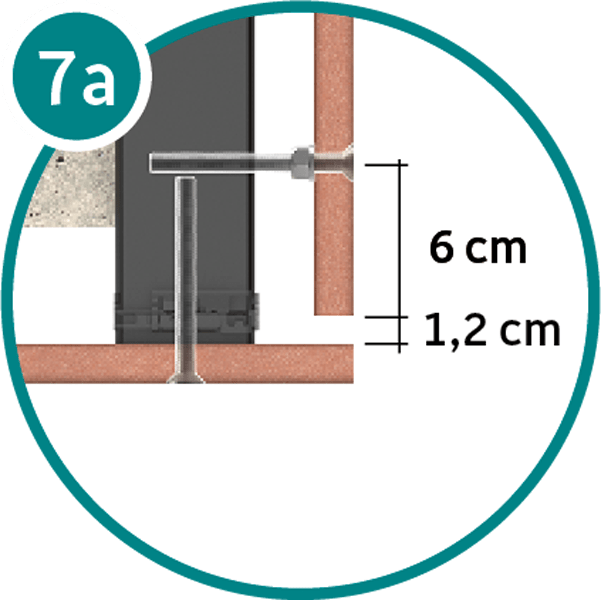

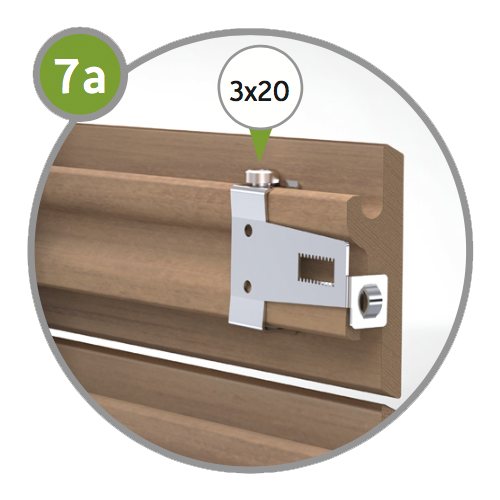

Schritt 7

  • Glattkantbretter müssen stirnseitig am Terrassenende 12 mm kürzer als Konstruktionsbalken sein – auf Abstände achten!

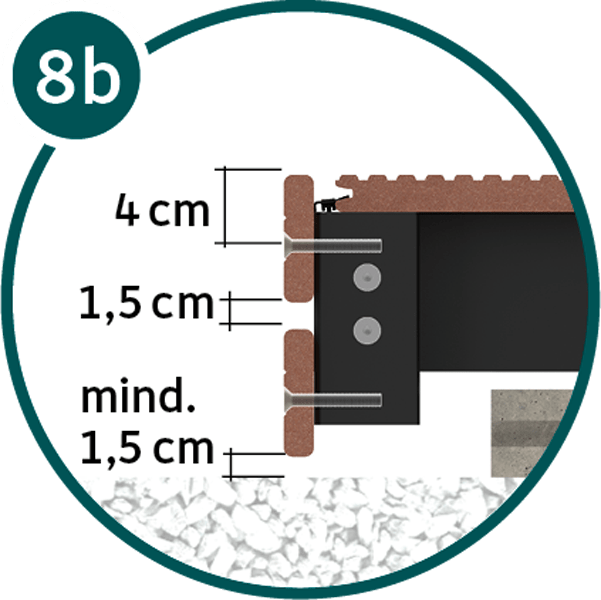

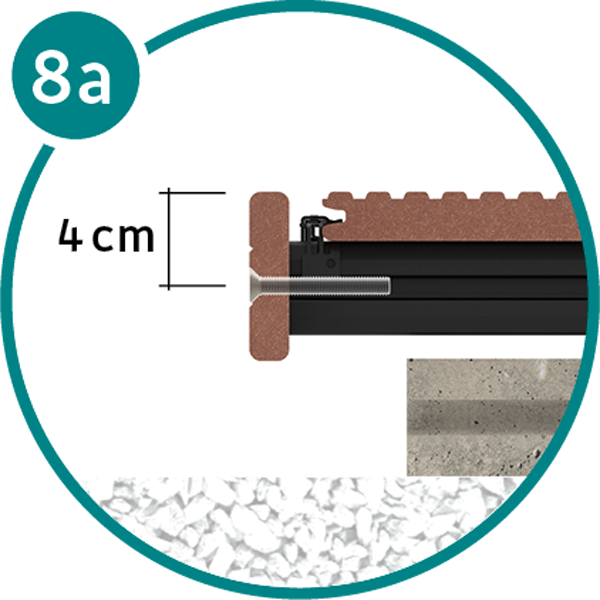

Schritt 8

  • Umlaufend Glattkantbretter an der Unterkonstruktion befestigen, stirnseitig zu Unterkonstruktionsbalken Glattkantbrett anschrauben.

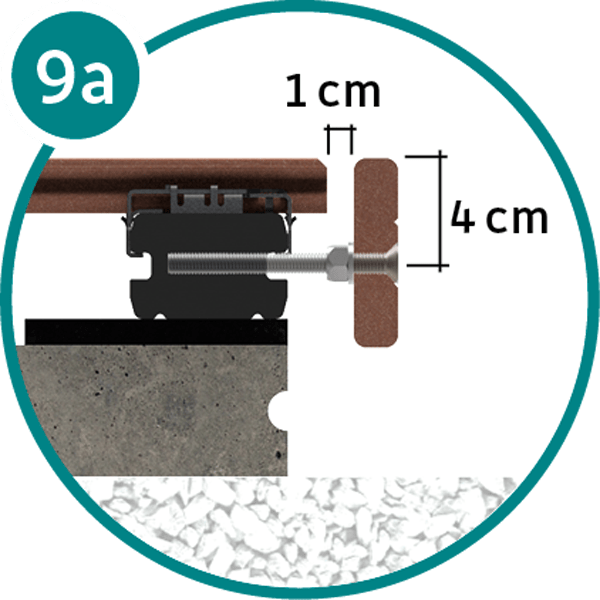

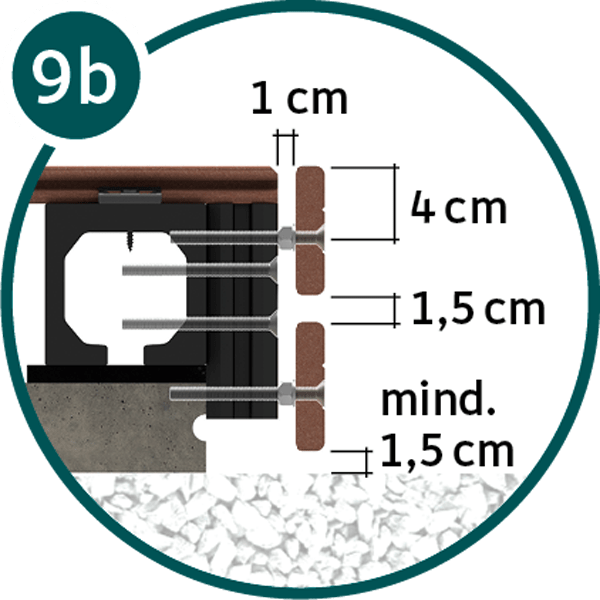

Schritt 9

  • Parallel entlang der Konstruktionsbalken alle 500 mm verschrauben, Distanzschrauben zwischen Glattkantbrett und Konstruktionsbalken setzen.
