Bauplan FIX STEP

mit offener Fuge

#1 #2 #3 #4 #5 #6 #7 #8 #9a #10 #11 #12 #13 #14 #15a1 #15a2

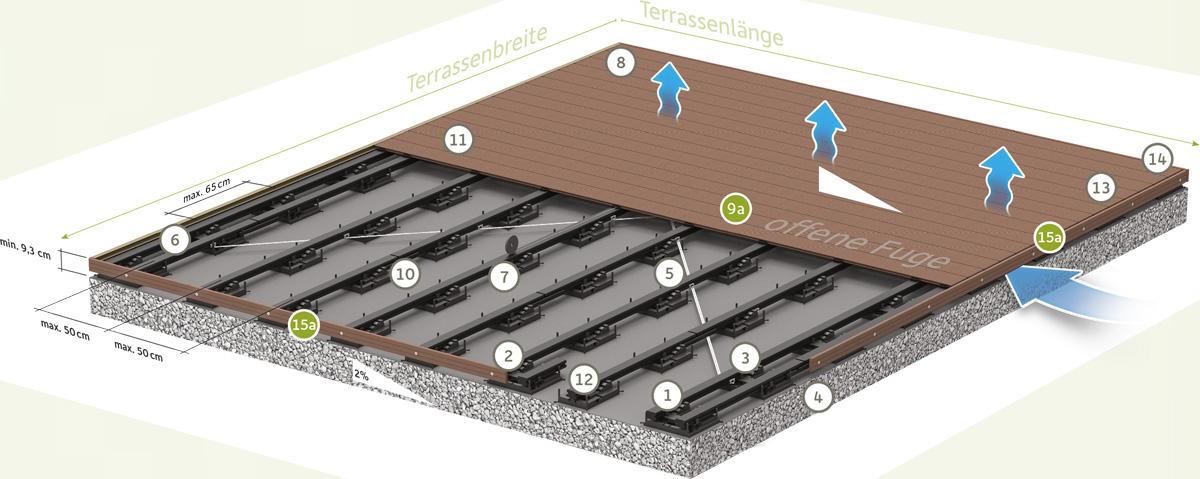

Übersicht

Mit dem neuen megawood® FIX STEP System bieten wir Ihnen als erster Hersteller ein durchgängiges System vom Kiesbett bis zur Terrassendiele. Einfache Handhabung und schnelle Verlegung zeichnen diese System aus. Zeitraubende Arbeiten, z.B. Vorbohren, gehören der Vergangenheit an. Die schnelle und variable Verlegung Ihrer Terrassenbeläge ist das Ziel. Spezielle Aufbauarten, wie z.B. Dachterrassen lassen sich durch das geringe Gewicht der Systemkomponenten und die variable Höheneinstellung sehr einfach realisieren. Mit diesem System können Sie alle Aufbauvarianten vom offenen Deck über das geschlossene Deck bis hin zu besonderen Aufbauarten wie z.B. der Dachterrasse oder dem Aufbau auf bestehenden Terrassenbelägen realisieren.

unterbau fixstep

FIX STEP - Variable Aufbauhöhen

aufbauhoehen fixstep



Systemkomponenten

Fix Step Randplatte Duo 280 x 260 x 71 mm

Fix Step Randplatte Duo 280 x 260 x 71 mm

Fix Step Standardplatte 270 x 180 x 71 mm

Fix Step Standardplatte 270 x 180 x 71 mm

Fix Step Aufnahme Rand Duo 250 x 60 x 55 mm

Fix Step Aufnahme Rand Duo 250 x 60 x 55 mm

Fix Step Aufnahme Standard 116 x 60 x 55 mm

Fix Step Aufnahme Standard 116 x 60 x 55 mm

Konstruktionsbalken 40 x 60 mm | L: 360 cm

Konstruktionsbalken 40 x 60 mm | L: 360 cm

Verbindungsschuh für Konstruktionsbalken

Verbindungsschuh für Konstruktionsbalken

Montageschuh

Montageschuh

Rispenband L: 10 m (auf Rolle)

Rispenband L: 10 m (auf Rolle)

Befestigungs­schraube für Rispenband M6 x 16

Befestigungs­schraube für Rispenband M6 x 16

Nutbrücke 55 x 8 x 10 mm

Nutbrücke 55 x 8 x 10 mm

Sicherungsband L: 10 m (selbstklebend)

Sicherungsband L: 10 m (selbstklebend)

Hausanschlußprofil

Hausanschlußprofil

Fix Step Gummi­pad 300 x 300 mm | Stärke 3/5/10 mm

Fix Step Gummi­pad 300 x 300 mm | Stärke 3/5/10 mm

Glattkantbrett

Glattkantbrett

Schraube für Glattkantbrett M8 x 80

Schraube für Glattkantbrett M8 x 80

Schraubenset 4 x 35 mm

Schraubenset 4 x 35 mm

Rastklammer

Rastklammer

Rastklammer Rand

Rastklammer Rand

Befestigungsklammer

Befestigungsklammer

Randklammer

Randklammer

Clip

Clip

Randclip

Randclip

Distanzstück (Montagehilfe zur Einstellung der Dielenfugen)

Distanzstück (Montagehilfe zur Einstellung der Dielenfugen)

Gehrungsprofil (für Verlegung auf Gehrung)

Gehrungsprofil (für Verlegung auf Gehrung)

Verlegevarianten

Mit diesem System können Sie alle Aufbauvarianten Ihrer neuer Terrasse abbilden, vom offenen Deck über das geschlossene Deck bis hin zu den besonderen Aufbauarten wie z. B. der Dachterrasse oder dem Aufbau auf bestehenden Terrassenbelägen.

Hinweis: Der reguläre Aufbau des FIX STEP Systems ist ausschließlich für die Verlegung als offenes Deck zu verwenden.

Hinweis: Die Fixierung der Dielen kann sowohl mit den FIX STEP Rastklammern als auch mit den Standard-Befestigungsklammern erfolgen. Für Terrassenprojekte, die eine Dielenlänge außerhalb des durch megawood® angebotenen Längenspektrums (über 6 m Länge) erfordert, ist es notwendig, die Verlegung im Schiffsverband auszuführen.

Verlegung auf Dachterrassen

Verleg Dach 02

Für die Verlegung auf Dachterrassen empfehlen wir grundsätzlich das leichte FIX STEP System, das ohne die Verwendung schwerer Betonplatten auskommt. Um einen Höhenausgleich und eine ebene Auflagefläche, zum Beispiel für Dachterrassen, zu erreichen, empfehlen wir die Verlegung der FIX STEP Platten in einem Ausgleichsmörtelbett (MG3). Die FIX STEP Platte platzieren, den Konstruktionsbalken montieren und mittels Hammerschlägen auf die gewünschte Höhe bringen. Die Terrasse kann nach 24 Stunden Aushärtungszeit voll belastet werden.

Wichtig
Art des Aufbaus mit Architekten oder Fachfirma abstimmen. Für ausreichende Unterlüftung sorgen. Es ist empfehlenswert, die Dachterrasse mit einer Kiesregole (Körnung 32 × 64 mm) einzufassen, die dann für die entsprechende Unterlüftung sorgt.


FIX STEP - Offenes Deck, aufgesetzter Aufbau

Das offene Deck kann je nach Verwendungszweck wahlweise in zwei verschiedenen Versionen verlegt werden, als aufgesetztes oder als ebenerdiges Deck. Mit einem aufgesetzten Deck können Sie z. B. stufenlose Übergänge zu einer Türschwelle realisieren. Der erhabene Aufbau dieser Deckversion kann optisch mithilfe von megawood® Glattkantbrettern perfekt abgerundet werden. Den kompletten Verlegeablauf sowie weitere wichtige Informationen erhalten Sie in diesem PDF zum download. Den Montageablauf können Sie sich auch hier als Video ansehen.

unterbau fixstep


Ebenerdige Aufbauten nur als offenes Deck

Um die nötige Unterlüftung zu gewährleisten, wird der ebenerdige Aufbau ausdrücklich nur als offenes Deck empfohlen. Ein Abstand der Dielen von 2 cm zu den Rasenkanten muss stets eingehalten werden.

ebenerdiger aufbau


Verlegung des FIX STEP Systems auf Gehrung

gehrungsschnitt

Für die Verlegung einer L-förmigen Terrasse mit dem FIX STEP System, das Gehrungsprofil zur Fixierung und harmonischen Überblendung der verlegten 21 mm starken Dielen verwenden. Eine doppelte Unterkonstruktion wird dabei entlang des 45° Schnittes gelegt. In das Gehrungsprofil ist beidseitig ein Dichtband einzukleben. Die Diele nur 10 mm in das Gehrungsprofil einschieben, damit das Dichtband und die Diele Platz zum Ausdehnen haben.

zurück zur Auswahl

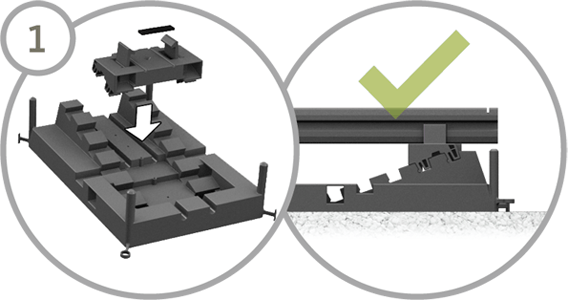

  • FIX STEP-Aufnahmen mittig mit einem Streifen Sicherungsband bekleben, in die Platten einklicken und platzieren, auf gleiche Höheneinstellung achten.
  • Platzierung der FIX STEP Randplatten DUO am Anfang der Terrasse, FIX STEP Standardplatten parallel dazu verteilen – auf Abstände achten!
  • Am Ende der Terrasse wieder FIX STEP Randplatten DUO platzieren.
  • Bei Bedarf außenliegende FIX STEP Platten drehen, um Auskragen der Konstruktionsbalken zu vermeiden.
  • Bei Terrassenlängen über 360 cm im Bereich der Stoßfuge der Glattkantbretter FIX STEP Randplatte DUO platzieren.
  • Konstruktionsbalken (40 x 60 mm) mit der glatten Seite nach oben in die FIX STEP Aufnahmen einklicken.
  • Bei Terrassenbreite über 360 cm Stöße der Konstruktionsbalken immer versetzt zueinander anordnen.

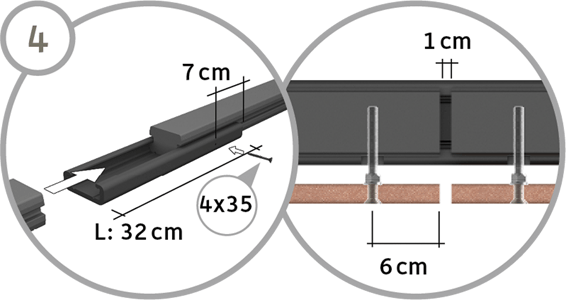

  • Verbindungsschuh auf 32 cm ablängen, Balkenstöße damit verbinden, einseitig festschrauben.
  • Stöße der Glattkantbretter und der Konstruktionsbalken an gleicher Stelle platzieren.
  • Verbindungsschuh für spätere Glattkantbrettmontage im Bereich der Verschraubung 2 cm breit und 1 cm tief aussparen.
  • Rispenband unterhalb der Konstruktionsbalken platzieren und mittels Montageschuh an allen Konstruktionsbalken verschrauben.
  • Konstruktionsbalken einsägen, Rastklammer-Rand in der Nut verrasten.
  • Sicherungsband auf den mittig unter den Dielen liegenden Konstruktionsbalken aufkleben.
  • Erste Diele in Hausanschlußprofil einfügen (optional), dann in positionierte Randklammern druücken.
  • Rastklammern auf Konstruktionsbalken setzen, mit Zange verrasten und in die Dielennut schieben. Nächste Diele anlegen, ggf. Distanzhalter verwenden.
  • Bei einer Fuge im Konstruktionsbalken ggf. Nutbrücke einsetzen, um Rastklammer auch im Fugenbereich sicher befestigen zu können.
  • Nach jeweils drei Dielenreihen Zwischenmaß nehmen und in jeder dritten Dielenreihe Rastklammern an Konstruktionsbalken fixieren, bis zur vorletzten Diele wiederholen.
  • Konstruktionsbalken bündig ablängen - Schritt 6 wiederholen.
  • Dielen stirnseitig im Randbereich mit 1,5 cm Überstand ablängen, Schnittkante anfasen.
  • Glattkantbretter müssen stirnseitig am Terrassenende 1,2 cm kürzer als Konstruktionsbalken sein –auf Abstände achten!
  • Stirnseitige und längsseitige Montage der Glattkantbretter
